Открытия на поверхности полупроводников

Открытия на поверхности полупроводников

Десять лет назад мало кто мог предположить, что словосочетание «наноэлектроника» прочно войдет не только в научный оборот, но и в лексикон государственных деятелей развитых стран, в том числе и России.

В ставшей классической монографии «Электронные процессы на поверхности полупроводников» (1971) академик А.В. Ржанов — первый директор Института физики полупроводников СО РАН, которому недавно присвоено имя ученого, — изложил результаты примерно сорокалетнего периода исследований поверхности полупроводников. Начало этим исследованиям положили работы академика И.Е. Тамма, который теоретически показал возмо­жность существования особых состояний электронов на поверхности кристаллов. В конце 1940-х гг. в процессе дальнейшего экспериментального изучения был открыт транзисторный эффект — одно из величайших достижений науки ХХ века.

В предисловии к своей книге А. В. Ржанов, которого мы с полным правом можем назвать одним из основателей физики поверхности полупроводников, сформулировал основные проблемы развития этой области науки и наметил пути их решения, которыми и руководствовались его ученики и последователи.

По мнению ученого, основные результаты в физике полупроводников можно было получить в процессе увеличения химической чистоты и структурного совершенства кристаллической решетки исходных веществ. Таким образом, усилия исследователей в 70—80-е гг. прошлого столетия были направлены на развитие технологии выращивания совершенных монокристаллов полупроводников.

1971 г. Опубликована классическая монография А. В. Ржанова, посвященная электронным процессам на поверхности полупроводников

К примеру, в Институте физики полупроводников СО РАН была освоена технология выращивания высококачественных монокристаллов кремния диаметром до 125 мм. Используемый при этом метод бестигельной зонной плавки обеспечивает отсутствие дислокаций, а также низкое содержание электрически активных примесей (в концентрации менее 1012 см-3 при содержании электрически неактивных примесей (кислород, углерод) в концентрации, не превышающей 1016 см-3). Сегодня эти монокристаллы используются для создания элементов силовой электроники с предельными по величине переключаемой мощности параметрами (сотни кВт) .

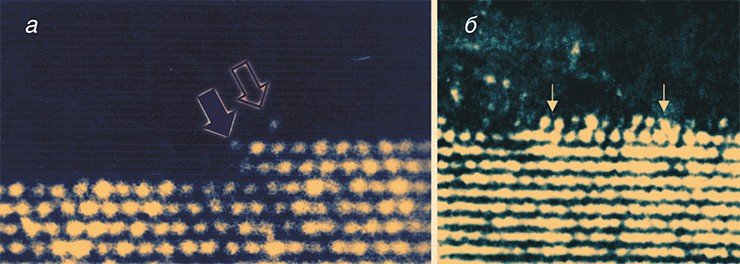

Не менее значимые результаты получены в институте и при решении проблем не только химической чистоты и совершенства поверхности полупроводников, но также границ раздела «полупроводник-диэлектрик» и «полупроводник-полупроводник». Важную роль в этом сыграли разработка и применение нового поколения методов и инструментов для изучения электронных свойств и атомной структуры поверхности поистине с фантастическими возможностями по пространственному и энергетическому разрешению.

Важным шагом по оптимизации технологии получения совершенных границ раздела явилось развитие лазерной эллипсометрии. Этот метод, основанный на измерении углов поляризации отраженного света, был доведен в институте до высокой степени совершенства по следующим показателям: чувствительность (доли монослоя), быстродействие (микросекунды) и уровень автоматизации. Применение этого метода и совершен-ствование техники измерения вольт-фарадных характеристик структур «металл-диэлектрик-полупроводник» позволили разработать технологию, с помощью которой можно получить границу раздела InAs-диэлектрик с исключительно низкой плотностью поверхностных состояний (менее 1010 см-2эВ-1).

На основе этих структур были разработаны фоточув­ствительные элементы для матричных фотоприемных устройств среднего ИК-диапазона (2,5—3,0 мкм), применяемых в тепловизорах медицинского назначения; а в дальнейшем — для ИК-микроскопов и быстродейст­вующих ИК-спектрометров.

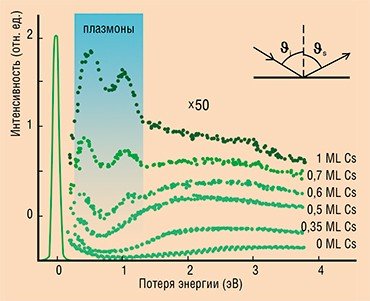

Использование поверхностно-чувствительных методов электронной спектроскопии позволило получить впечатляющие результаты в процессе изучения элементарных механизмов фотогенерации электронов полупроводниковыми системами с отрицательным электронным сродством. Эти методы легли в основу технологий, разработанных в ИФП для получения полупроводниковых электронно-оптических преобразователей нового поколения, использующихся в современной технике ночного видения.

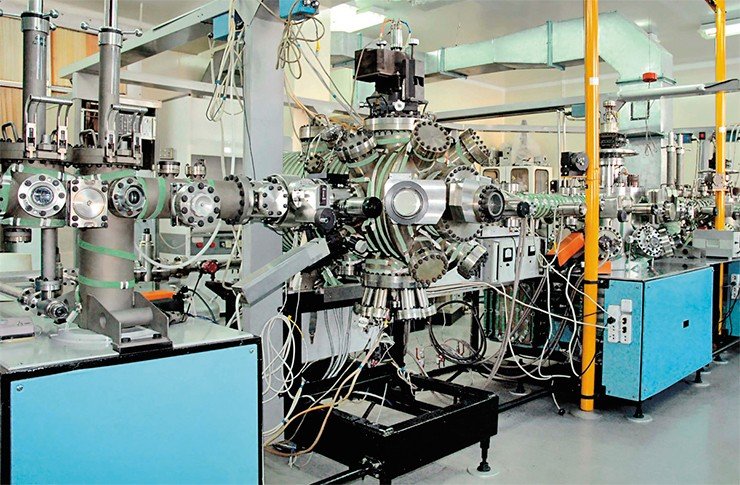

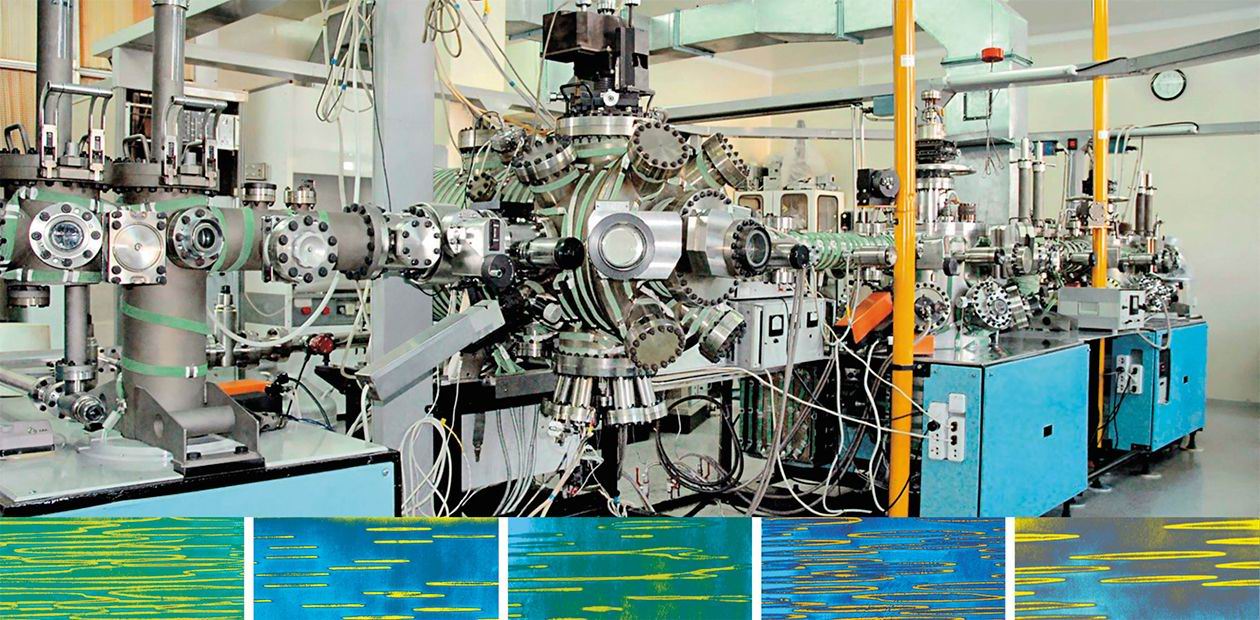

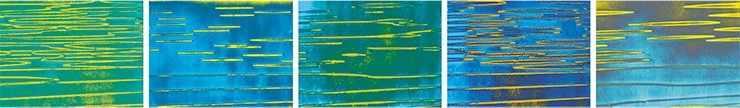

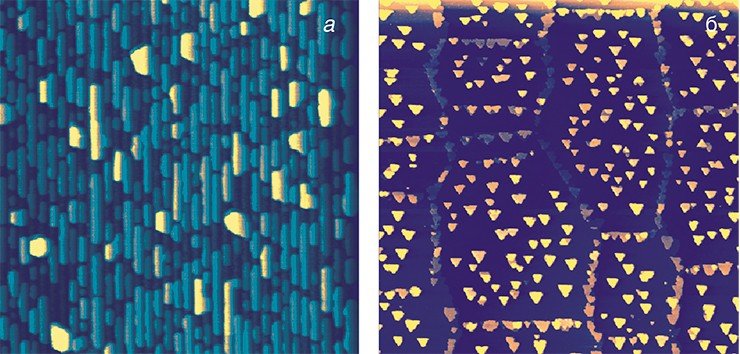

Самый мощный импульс развитию физики поверхности полупроводников дали ускоренные темпы совершенствования технологии молекулярно-лучевой эпитаксии (МЛЭ). Ее основой является метод последовательного наращивания из молекулярных пучков отдельных атомных слоев кристаллических материалов на поверхности полупроводниковой подложки; при этом с помощью дифракции быстрых электронов и лазерной эллипсометрии проводится одновременная диагностика состава и структуры растущих слоев. Исследование и точное определение механизмов формирования отдельных атомных слоев на атомно-чистой поверхности полупроводника дополнительно достигается за счет применения таких сложных и высокочувствительных методов, как: дифракция медленных электронов, отражательная электронная микроскопия, сканирующая туннельная и атомно-силовая микроскопия.

Комплексное использование всех этих подходов дало возможность применить метод МЛЭ для получения сложных тонкопленочных структур, состоящих из десятков и сотен отдельных слоев атомной и нанометровой толщины. По этой технологии в ИФП созданы многослойные эпитаксиальные структуры с квантовыми ямами, которые используются в ряде устройств современной электроники в сверхвысокочастотных транзисторах, фотоприемных устройствах, миниатюрных полупроводниковых лазерах с вертикальным резонатором и т. д.

Новый этап в развитии физики поверхности полупроводников и ее приложений в современной микро- и наноэлектронике начался в 1990-е гг. Были открыты квантовые эффекты в полупроводниковых системах пониженной размерности: в квантовых ямах, квантовых нитях и квантовых точках, а также в наноструктурах сложной геометрии, включая кольцевые электронные интерферометры и нанооболочки произвольной формы.

На основе эпитаксиальных структур с квантовыми точками германия и арсенида индия были созданы образцы фотоприемных устройств ИК-диапазона, одноэлектронных транзисторов и однофотонных излучателей. Результаты исследований и моделирования процессов переноса носителей заряда в многослойных структурах кремний-оксид с квантовыми точками открывает пути для улучшения основных параметров элементов электрически перепрограммируемых постоянных запоминающих устройств нового поколения, а также для перехода к схемам памяти терабитной емкости.

К приоритетным результатам последнего времени можно отнести разработку в ИФП метода молекулярной самосборки напряженных тонкопленочных структур, выращиваемых методом МЛЭ. Метод получения полупроводниковых нанотрубок открывает перспективы для производства отдельных наноструктур сложной формы и их массивов с предельно высокой точностью (до значения, равного толщине отдельного монослоя!).

По данной технологии уже изготовлены: нанотрубки полупроводниковых материалов, предназначенные для изучения свойств двумерного электронного газа на цилиндрических поверхностях; трубки микронного диаметра, предназначенные для микротермоанемометров, а также для использования в клеточной биологии и медицине в качестве микро- и наношприцев.

Дальнейшее развитие подобных технологий будет сопровождаться расширением сферы применения нанообъектов в электронике, биологии, медицине и других практически важных областях. И в этом — немалая заслуга сибирского ученого, академика А. В. Ржанова.
