В кильватере – вакуум
На околоземной орбите, где летают искусственные спутники Земли, давление «атмосферы» в миллионы раз меньше, чем на поверхности планеты. Такие условия близки к идеальным для производства веществ, требующих высокого уровня чистоты, например, полупроводников. Тем не менее для получения сверхчистых материалов, потребность в которых уже сегодня велика, необходим еще более глубокий вакуум. Решение этой проблемы существует – для ультравакуумирования достаточно разогнать в космосе производственный мини-цех до таких скоростей, когда молекулы вещества просто не могут его «догнать»
Полупроводники – весьма деликатные материалы: они кардинально меняют свои свойства при попадании в их структуру чужеродных атомов даже в очень малой концентрации. Особенно это катастрофично для тонкоплeночных (толщиной менее 0,1 мкм) нанопокрытий. Поэтому синтез таких материалов необходимо осуществлять в предельно «стерильной» обстановке, т. е. в отсутствии кислорода, азота, водяного пара и даже инертных газов. А лучше всего – в глубоком вакууме, ведь чистота материала прямо пропорциональна степени разреженности атмосферы.
Вся история вакуумной техники и связанных с ней технологий состоит из непрерывной и тяжелой борьбы за сверхвысокий и чистый космический вакуум в тесных и жестких рамках наземных условий. Каждый новый успех в этой области достигнут человеком вопреки земной природе, которая так «боится» пустоты. Стоимость современных криогенных установок, генерирующих сверхглубокий вакуум (остаточное давление порядка 10–12 атм), исчисляется миллионами долларов, а общие затраты на разработку новых установок едва ли вообще поддаются оценке.
И чем более сильное разрежение требуется, тем больше расходуется энергии и жидких азота и гелия, необходимых для эксплуатации вакуумного оборудования. Иными словами, технология глубокого вакуумирования является настолько затратной, что доставка оборудования для синтеза полупроводниковых наноструктур в космос, который является «хранилищем» природного вакуума, во многих случаях может оказаться дешевле.
Однако на околоземной орбите даже на тысячекилометровой высоте давление разреженного газа составляет как минимум 10–7 атм, а этого недостаточно для получения полупроводниковых наноэлементов надлежащего качества. Однако способ решения проблемы существует: сверхглубокий вакуум можно получить в кильватере предмета, летящего с большой скоростью.
Под молекулярным экраном
Идею получения сверхвысокого вакуума впервые высказал американский физик Р. Н. Костоф еще в 1970 г. Но лишь спустя шесть лет группа американских исследователей во главе с Л. Мелфи провела и опубликовала (без ссылок на Костофа) теоретический анализ состояния газовой среды вокруг летящего в «безвоздушном» пространстве объекта и сформулировала концепцию орбитальной лаборатории, внутри которой будет поддерживаться сверхразрежение. Эта работа проводилась при поддержке Национального управления федерального правительства США по воздухоплаванию и исследованию космического пространства.

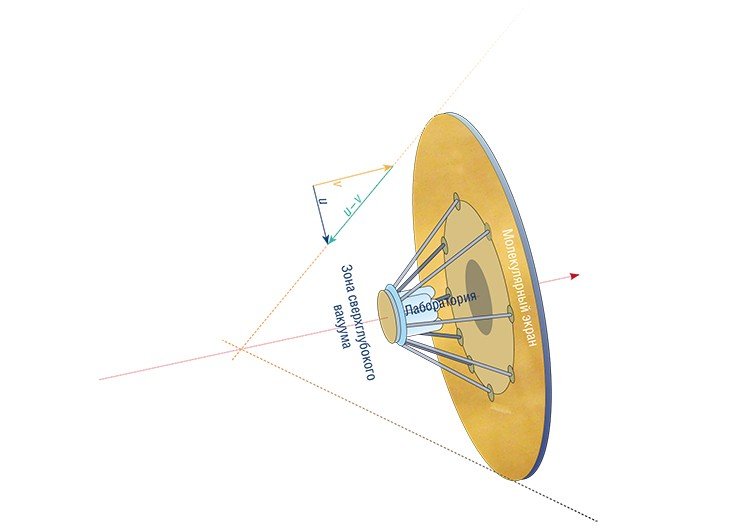

Мелфи показал, что если в космосе со скоростью нескольких километров в секунду будет лететь защитный экран (в виде поперечно ориентированного по направлению движения диска или полусферы), то в его кильватерной области образуется конусный «след», практически лишенный вещества. На низких орбитах для этого не потребуется и особых затрат энергии, так как речь идет об обычной (первой космической) скорости свободного обращения спутника вокруг Земли.
Теоретически появление одной молекулы кислорода (основного компонента газовой среды на высоте 200—400 км) на площадке в 1 м2 тыльной стороны такого экрана придется ожидать тысячи лет. Общее давление среды за экраном будет определяться лишь редкими молекулами гелия и водорода, источником которых является Солнце, а также молекулами веществ, испаряющихся с поверхности самого экрана.
В 1989 г. американским Центром эпитаксии в космическом вакууме (Хьюстонский университет) были инициированы экспериментальные исследования возможности достижения супервакуума в условиях открытого космоса с целью получения полупроводниковых тонкоплeночных многослойных систем. Под руководством профессора А. Игнатьева был сконструирован «молекулярный экран» – стальной щит в форме диска, сзади которого располагалось лабораторное оборудование.

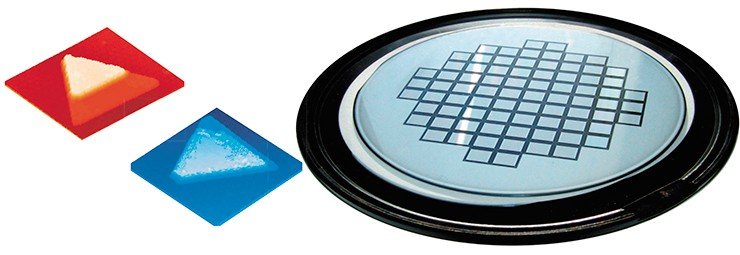

С помощью этого метода уже сегодня получают уникальные наноструктуры, которые могут быть использованы в качестве элементной базы наноэлектроники и нанофотоники будущего, в том числе ультравысокочастотных транзисторов, высокочувствительных фотоприeмных устройств в широком диапазоне длин волн, высокоэффективных лазеров вплоть до испускающих одиночные фотоны
Уже в первых космических экспериментах был реально получен вакуум с давлением на два порядка ниже, чем в окружающей среде. При этом не потребовалось дорогостоящее криогенное оборудование, потому что в условиях открытого космоса из рабочей зоны лаборатории естественным образом происходила максимально быстрая откачка всех компонентов газовой среды, включая инертные газы. Нагрев щита солнечными лучами способствовал удалению загрязнений с его поверхности, а остывание в тени земного шара позволяло свести до минимума собственное газоотделение материала щита, поэтому сверхнизкое давление во время синтеза полупроводниковых пленок было стабильным.

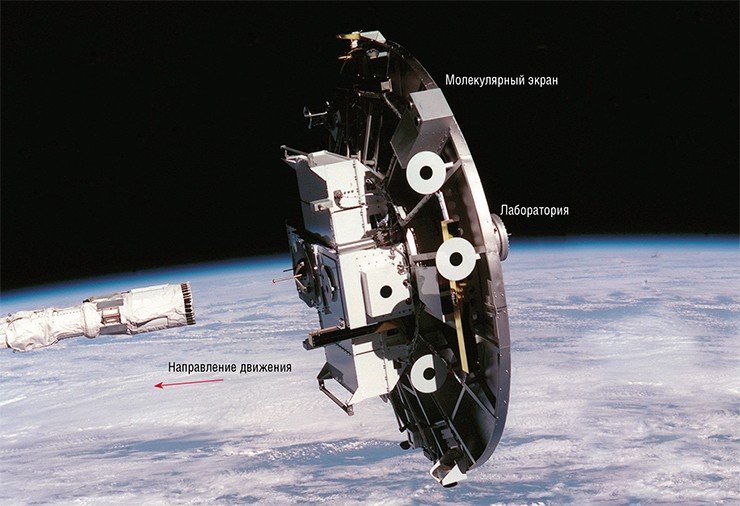

Три серии натурных экспериментов, проведенные в 1994—1996 гг., дали много важной научной и технологической информации о возможности получения уникальных полупроводниковых материалов в открытом космосе, где отсутствуют принципиальные ограничения традиционных наземных вакуумных технологических процессов. Однако после трагической гибели в 2003 г. экипажа корабля «Колумбия» американские эксперименты были приостановлены.
Русские не отстают
Исследовательские работы по использованию космического вакуума для выращивания полупроводниковых тонкопленочных многослойных систем и наноструктур проводятся не только в США. В нашей стране одним из лидеров в области сверхвысоковакуумной технологии и оборудования является Институт физики полупроводников им. А. В. Ржанова СО РАН (Новосибирск). Среди направлений его деятельности не последнее место занимает промышленно-ориентированное производство многослойных тонкоплeночных полупроводниковых материалов, в частности методом молекулярно-лучевой эпитаксии.

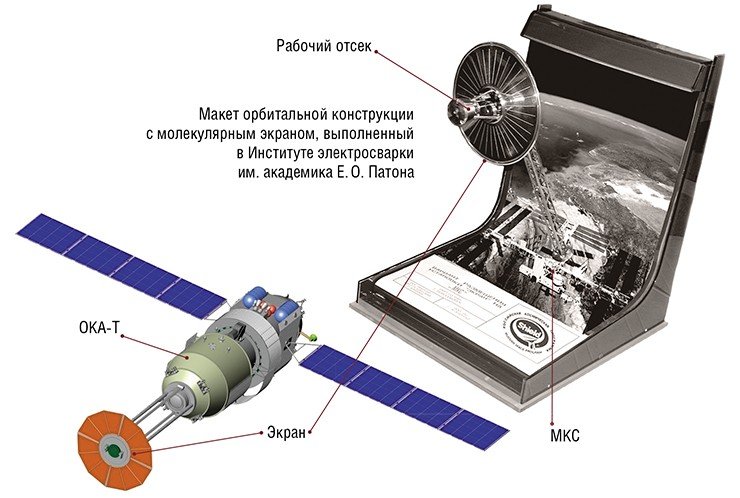

Предложенный институтом проект «Экран» по выращиванию тонкоплeночных композиций на российском орбитальном комплексе «Мир» был впервые рассмотрен на совещании секции космического материаловедения Совета по космосу РАН в 1995 г. и получил поддержку экспертов. Вскоре в Новосибирске по заказу Международного научно-технического центра (МНТЦ) полезных нагрузок космических объектов (г. Мытищи) и Ракетно-космической корпорации (РКК) «Энергия» им. С. П. Королeва (г. Королев) был спроектирован и изготовлен первый в стране имитатор космического вакуума. В рамках программы «Эпитаксия» секции фундаментальных космических исследований РАН и договора на выполнение особо важных работ для государственных нужд в ИФП было разработано и испытано технологическое оборудование для выращивания полупроводниковых пленок в условиях открытого космического пространства.
Что касается самого экрана, обеспечивающего сверхглубокий вакуум, то его создание явилось результатом успешной межинститутской, межведомственной и даже межгосударственной кооперации. Так, в новосибирском Институте теоретической и прикладной механики СО РАН был сделан газодинамический расчeт различных вариантов формы экрана. Сотрудники МНТЦ и РКК выполнили экспериментальное и теоретическое исследование состояния газовой среды в окрестности космических объектов, на которых он будет базироваться. Там же была разработана оригинальная конструкция экрана и контрольно-измерительная аппаратура, а его опытный образец был изготовлен в Институте электросварки им. Е. О. Патона (Киев, Украина). Созданием систем энергоснабжения и бортовых средств автоматизации и телеметрии в наземном варианте занялся отдел электронной системотехники ИФП, а в космическом исполнении – фирма «Электрон» (г. Красноярск).
В отличие от американского плоского «щита» наш экран выглядел как ажурный «зонтик», на спицы которого была натянута многослойная фольга со специальным покрытием, позволяющим предотвратить испарение с поверхности. Первые испытания деталей конструкции молекулярного экрана успешно прошли на орбитальной станции «Мир» в 1998 г.: материал экрана выдержал пребывание в открытом космосе даже в период прохождения Земли сквозь метеорный поток «Леониды».
Однако дальнейшим планам учeных не суждено было осуществиться: 21 марта 2001 г. орбитальная станция «Мир» была затоплена в водах Тихого океана. За этим событием последовало и прекращение финансирования космических проектов.

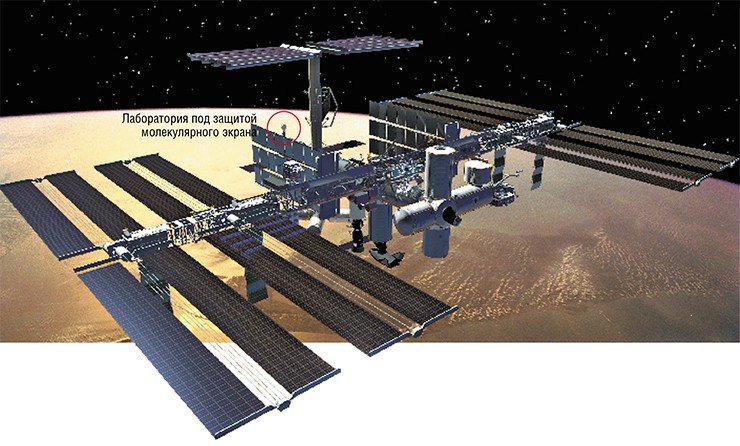

Однако история на этом не заканчивается. В 2004 г. был подписан Меморандум о сотрудничестве в области космического материаловедения между Хьюстонским университетом и ИФП СО РАН. Проект «Экран» стал международным. Через два года к нему присоединился и казахстанский Физико-технический институт (г. Алматы). В ИФП возобновилась работа над созданием новой научной аппаратуры для экспериментов по эпитаксии, теперь уже в условиях российского сегмента Международной космической станции.

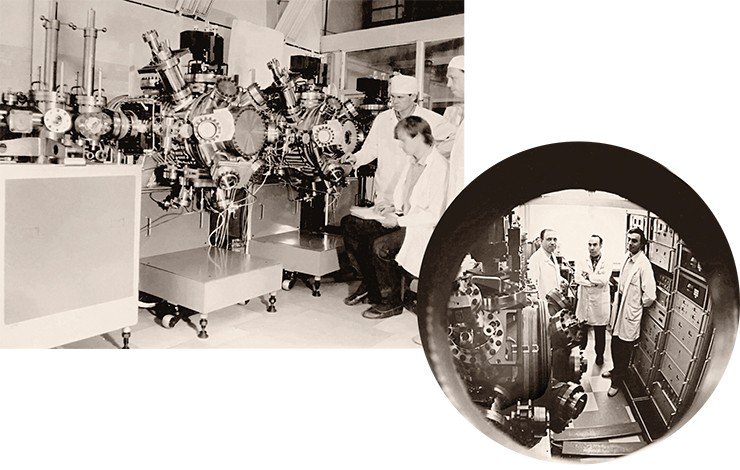

В 2006—2009 гг. в рамках работы над проектом на Опытном заводе СО РАН и экспериментальном производстве ИФП при участии Конструкторско-технологического института научного приборостроения СО РАН было изготовлено два комплекта наземного сверхвысоковакуумного оборудования для выращивания полупроводниковых наноструктур. Эти установки были размещены в Новосибирском государственном техническом университете и Томском государственном университете.

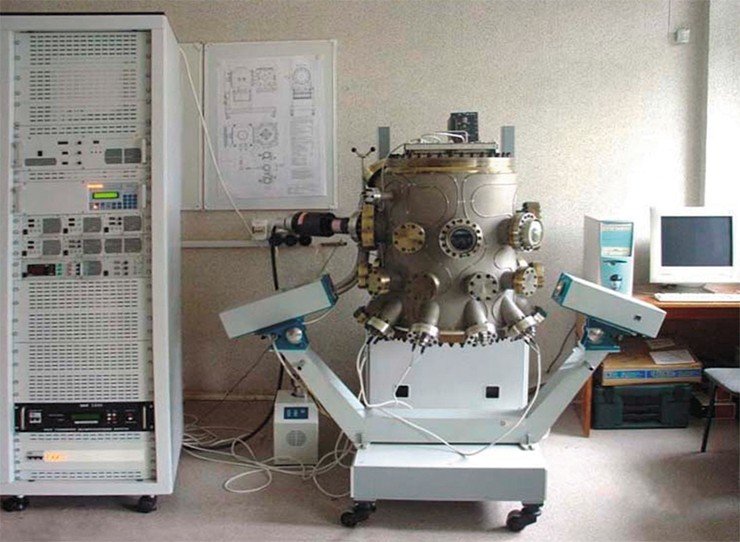

Ближайший этап совместных работ связан с наземными экспериментами по отработке технологии синтеза разнообразных полупроводниковых наноэлементов для электронных приборов и фоточувствительного оборудования. Для этого в институте был разработан имитатор космического вакуума «Эпицентр», который сейчас проходит лабораторные испытания. Копию этого оборудования предполагается установить на кафедре технической физики Сибирского аэрокосмического университета (г. Красноярск), где будут готовить специалистов по новой космической технологии. В дальнейшем планируется изготовление аналогичного оборудования также для американской и казахстанской сторон.
Вакуум необходим не только для производства полупроводников. Есть химические и биохимические процессы, крайне чувствительные к малейшим примесям в среде. И в будущем космические вакуумные технологии могут использоваться в самых разных, зачастую неожиданных, областях.
Однако в ближайшей перспективе основная коммерческая выгода от этой технологии связана с производством высокоэффективных солнечных батарей, которые очень востребованы в космосе, где нет других источников энергии. Благодаря таким установкам, как молекулярный экран, можно будет изготавливать эти батареи непосредственно на орбите и там же их эксплуатировать.
Литература
Бержатый В. И. и др. Перспективы реализации вакуумных технологий в условиях орбитального полета // Автоматическая сварка, 1999. № 10. С. 108—116 //
Поверхность, 2001. № 9. с. 63—72.
Пчеляков О. П. и др. Полупроводниковые вакуумные технологии в космическом пространстве: история, состояние, перспективы // Поверхность, 2004. № 6. с. 69—76.
Терентьев М. В. Об истории и развитии понятия физического вакуума. М.: Фазис, 1999.
Pchelyakov O. P. et al. Epitaxy of compound semiconductor from molecular beams in space vacuum behind molecular shield // Proc. of Joint X Europ. and VI Russian symp. on Phys. Sci. in Microgravity. On physical sciences in microgravity, 1997. V. II. P. 144—149.
Strozier J. A. et al. Wake vacuum measurement and analysis for the wake shield facility free flying platform // Vacuum, 2002. V. 64. P. 119—144.
В публикации использованы фото из архива автора и В. Новикова
