Чистый солнечный кремний
Промышленное производство чистого кремния - основного сырьевого материала для солнечной энергетики - до сих пор является очень энергозатратным, а значит, и очень дорогим.
Сибирские ученые из Института теплофизики им. С.С. Кутателадзе СО РАН совместно с казахстанскими специалистами разработали новую двухстадийную экологически чистую плазмохимическую технологию получения солнечного кремния. Разделение производства солнечного кремния на две автономные стадии позволяет добиться 2-3-кратной экономии электроэнергии в сравнении с известным карботермическим методом.
Кроме того, мельчайший нанопорошок карбида кремния, получаемый на первой стадии, сам по себе является ценным материалом для производства абразивного инструмента и жаропрочных конструкций для высокотемпературных печей
В Институте теплофизики им. С.С. Кутателадзе СО РАН (Новосибирск) разработана и апробирована энергосберегающая и экологически чистая плазмохимическая технология получения солнечного кремния.
Промышленное производство чистого кремния – основного сырьевого материала для солнечной энергетики – до сих пор является весьма дорогостоящим. Поэтому создание высокоэффективных и при этом менее энергозатратных технологий получения солнечного кремния остается актуальной задачей.
Учеными из ИТ СО РАН совместно со специалистами Ульбинского металлургического завода (Усть-Каменогорск, Казахстан) предложена и отлажена на лабораторном стенде плазмохимическая технология производства кремния высокой чистоты на базе специально разработанных экспериментальных установок.

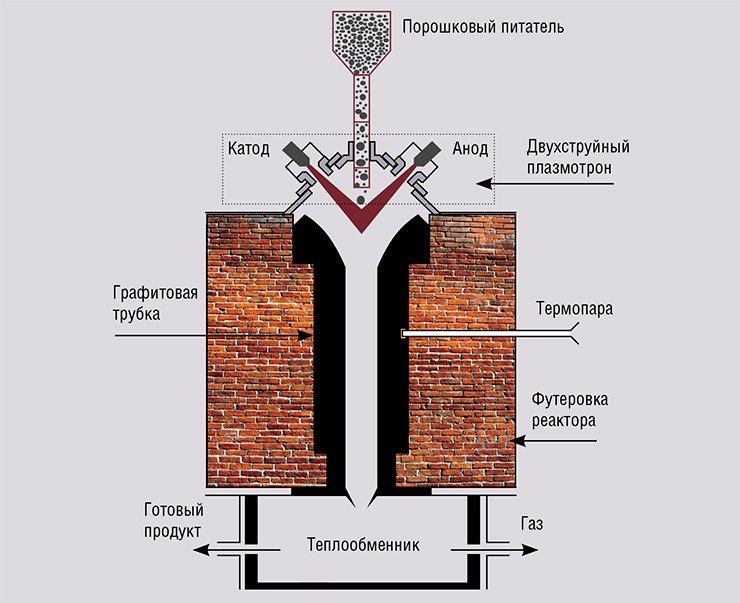

Новая технология двухстадийна. На первой стадии в графитовом реакторе происходит синтез карбида кремния из мелкодисперсного кварцита и пироуглерода с использованием энергии электродугового двухструйного плазмотрона. На второй стадии с помощью полученного нанопорошка карбида кремния происходит восстановление кремния из его диоксида (SiO2) в плазменно-дуговой электропечи с графитовыми электродами.

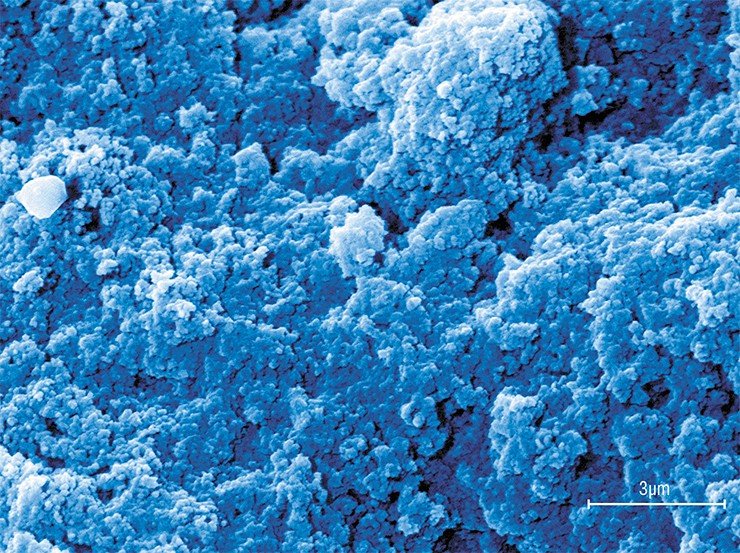

Карбид кремния, получаемый на первой технологической стадии, сам по себе является ценным продуктом, который используется для производства абразивного инструмента и жаропрочных конструкций для высокотемпературных печей. Более того, для этих целей он требуется в виде очень мелкого порошка: чем меньше будут частицы, тем дешевле производство. А поскольку реакция синтеза карбида кремния проходит в газовой фазе, при его конденсации получается ровно то, что нужно: наночастицы размером 5—20 нм. Именно благодаря этому обстоятельству значительно повышается и эффективность порошка SiC на второй стадии новой технологии получения кремния.
В современных условиях одно из важнейших требований к новым промышленным технологиям – снижение энергоемкости производства. В нашем случае разделение производственного процесса на две автономные стадии дает возможность оптимизировать величину удельных энергозатрат на изготовление каждого полезного продукта, поскольку температурные режимы для получения карбида кремния и самого кремния существенно разнятся. По оценкам, производство солнечного кремния по новой технологии может дать 2—3-кратную экономию электроэнергии в сравнении с известным карботермическим методом.
На сегодня уже проведены поисковые технологические испытания плазменных установок и отработаны режимы по оптимизации производства целевых продуктов.
На основе полученных результатов составлено техническое задание на создание пилотных установок для отладки технологии в промышленных условиях. Оборудование, спроектированное и изготовленное в новосибирском СКБ «Сибэлектротерм», будет использовано для проведения комплексных технологических испытаний на Ульбинском металлургическом заводе.
Д. т. н. А. С. Аньшаков, д. т. н. Э. К. Урбах (Институт теплофизики им. С.С. Кутателадзе СО РАН, Новосибирск)
Литература
Anshakov A. S., Urbakh E. K., Faleev V. A. and Urbakh A. E. Plasmachemical reactor for silicon carbide synthesis // Proc. VI Int. Conf. «Plasma Physics and Plasma Technology», Minsk, Belarus.
28 Sept. 2 Okt. 2009. Vol. II. P. 586.
Работа выполнена в рамках программы фундаментальных исследований СО РАН 3.5.8
