• Авторам
  • Партнерам
  • Студентам
  • Библиотекам
  • Рекламодателям
  • Контакты
  • Язык: English version
2449
Рубрика: Успехи науки
Раздел: Технологии
Лазерное преобразование сварки

Лазерное преобразование сварки

Впервые в мире предложено производить лазерную сварку в сочетании с добавлением активных нанопорошков и использованием резонансных ультразвуковых колебаний для значительного улучшения структуры сварного шва, не уступающего теперь основному материалу по прочностным характеристикам

В настоящее время существуют разные виды сварки. Однако во всех случаях сварные швы по прочности уступают основному материалу. Эту проблему решают в каждом конкретном случае, добиваясь приемлемых результатов, но в целом проблема остается.

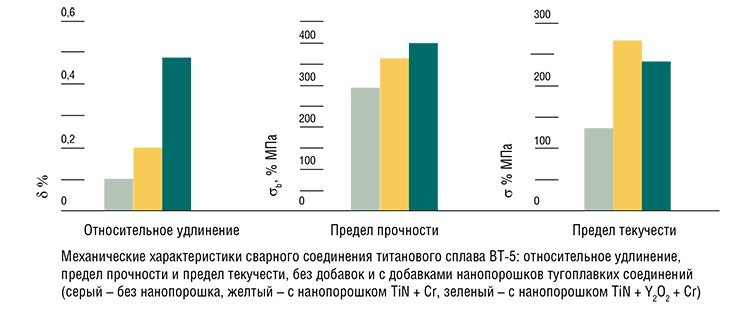

Сварка пластин из титанового сплава марки ВТ-5 толщиной 2 мм (скорость движения луча 2 м/мин, мощность излучения 2 кВт) показала существенное повышение механических характеристик сварного соединения. Используя различные по химическому составу нанопорошковые добавки, можно оптимизировать механические характеристики шва в нужном направлении – повысить его прочностные и пластические характеристики

Можно ли добиться прочности сварных швов, не уступающей прочности основного материала? Ответ будет положительным, если удастся решить важную проблему – обеспечить высокое качество материала внутри сварного шва, препятствуя образованию в процессе кристаллизации сложных дендритных структур и пор (газовых пузырьков).

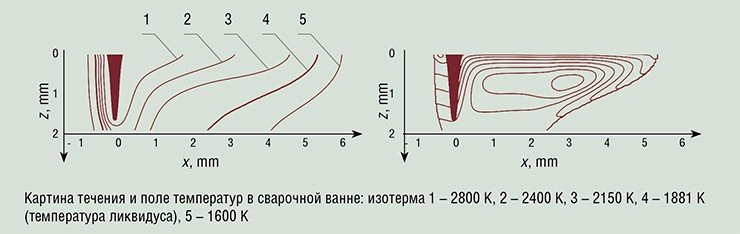

Численное моделирования сварки стальных пластин толщиной 2 мм со скоростью 1 м/мин лазером мощностью 5 кВт

В отличие от традиционной сварки движущийся лазерный луч не плавит материал, а вытесняет его, образуя за собой некую сварную ванночку, в которой можно создать материал с требуемыми свойствами, в том числе и структурными. При добавлении туда специального нанопорошка его частицы становятся центрами кристаллизации, препятствующими возникновению деструктивных кристаллических образований. Множество центров кристаллизации измельчает структуру шовного материала. Движение лазерного луча способствует тщательному перемешиванию нанопорошка по всей глубине сварного шва. Благодаря этому происходит резкое изменение всех его характеристик, при этом прочность шва становится сравнимой с прочностью основного материала и даже иногда лучше. Вводимые наночастицы особым образом готовятся, активируясь в качестве будущих центров кристаллизации.

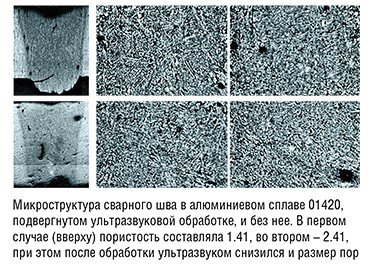

Влияние ультразвука на пористость сварного шва алюминиевого сплаваС помощью использования ультразвука в сварочной ванне происходит не только рафинирование расплава и уплотнение его структуры, но и убираются возникающие в процессе кристаллизации пузырьки газа. Численное моделирование поведения газовых пузырей в ванне позволило определить область их резонансных частот. При соответствующем ультразвуковом режиме происходит эффективное схлопывание пузырьков.

В ИТПМ СО РАН выполнены экспериментальные исследования влияния ультразвука на повышение пластических свойств соединений. В результате воздействия ультразвука предел текучести и временное сопротивление разрушению заметно не изменились, но более чем на 20 % возросла пластичность.

Проведенные эксперименты показывают, что применение нанопорошков и ультразвука для улучшения структуры шовного материала приводит к образованию сварных швов, не уступающих по прочности (в том числе и усталостной) основному материалу. Эти результаты могут революционным образом изменить многие промышленные отрасли.

Д. ф.-м. н. А. М. Оришич (Институт теоретической
и прикладной механики им. С. А. Христиановича
СО РАН, Новосибирск)

Литература

Афонин Ю.В., Маликов А.Г., Оришич А.М., Черепанов А.Н. Лазерная сварка низкоуглеродистой стали // III Всероссийская конференция «Взаимодействие высококонцентрированных потоков энергии с материалами в перспективных технологиях и медицине», 16—19 марта 2009 г. Новосибирск, 2009. С. 7—8

Черепанов А. Н., Афонин Ю. В., Маликов А. Г., Оришич А. М. О применении нанопорошков тугоплавких соединений при лазерной обработке материалов // Тяжелое машиностроение. 2008. № 4. С. 24—26.

Понравилось? Поделись с друзьями!

Подпишись на еженедельную e-mail рассылку!

#
laser@itam.nsc.ru
д.ф.-м.н.
руководитель научного направления, зав. лаб., профессор кафедры общей физики ФФ НГУ

Институт теоретической и прикладной механики им. С.А. Христиановича СО РАН

Новосибирский государственный университет
