Реактивные самолеты будущего

Реактивные самолеты будущего

Уже определены перспективы создания нового поколения самолетов, летающих с скоростями, в 5–15 раз превосходящими звуковую, а также самолетов, взлетающих с обычных аэродромов, выходящих с космической скоростью в околоземное пространство и возвращающихся обратно. Для этого необходимо развивать новые технологии, совершенно отличные от тех, которые присущи вертикально взлетающим ракетно-космическим системам и современным самолетам.

С этой публикации ученые из Института теоретической и прикладной механики СО РАН (Новосибирск) начинают знакомить наших читателей с научно-техническими исследованиями и проектами, связанными с гиперзвуковыми и воздушно-космическими самолетами будущего

Извечная мечта человечества – чтобы
«люди летали как птицы» – к XXI веку
сменилась на более соответствующую
духу времени: «если бы самолеты
летали как космические ракеты!»

Cоздание космических ракет стало одним из самых впечатляющих достижений человечества в прошедшем двадцатом веке. Благодаря им человеку удалось преодолеть земное притяжение и выйти в космическое пространство – освоить околоземные орбиты, осуществить полеты на Луну, запустить аппараты-зонды на другие планеты.

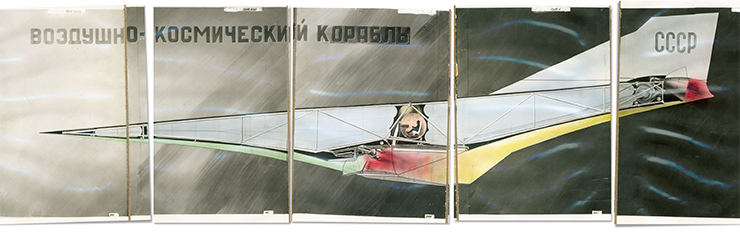

Первый проект воздушно-космического корабля с гиперзвуковым прямоточным воздушно-реактивным двигателем. Фото ВКК (из отчета НИИ-1, 1966 г.)

ВОЗДУШНО-КОСМИЧЕСКИЙ КОРАБЛЬ В 1957 году Евгением Сергеевичем Щетинковым была выдвинута и обоснована идея создания прямоточного двигателя со сжиганием горючего в сверхзвуковом потоке в камере сгорания – ГПВРД. Практически одновременно работы по изучению горения в сверхзвуковом потоке были начаты в США. Так началась история создания воздушно-космических кораблей, которые могут взлетать с обычных аэродромов, выходить в околоземное пространство и возвращаться обратно. Уже в 1966 г. в НИИ-1 МОМ (ныне Центр им. М. В. Кел­дыша), где в то время работал Е. С. Щетинков, был выполнен пионерный проект одноступенчатого воздушно-космического корабля с комбинированной силовой установкой, состоящей из жидкостного ракетного двигателя (ЖРД), прямоточного воздушно-реактивного двигателя (ПВРД) и ГПВРД, работающих на жидком водороде.
Используя возможности комбинированной работы двигателей при разных числах Маха (М)*, такая силовая установка выводит космический корабль из атмосферы на околоземную орбиту при М  20, когда включаются два высотных ЖРД.
Стартовый вес 150–250 тонн, полезная нагрузка 6–11 тонн

А можно ли создать самолеты, которые по скорости были бы сравнимы с ракетами? Ракеты выходят в космос, преодолевая толщу земной атмосферы бла­годаря сверхвысоким скоростям, достигающим первой космической**. Современная авиация пока не преодолела барьер 1/8 первой космической. Максимальная скорость боевых реактивных самолетов лишь втрое превышает скорость звука (около 3500 км/час). Пассажирские авиалайнеры летают с дозвуковой скоростью (менее 1000 км/час), уже отлетавшие сверхзвуковые «Конкорд» и Ту 144 имели крейсерскую скорость только примерно вдвое большую.

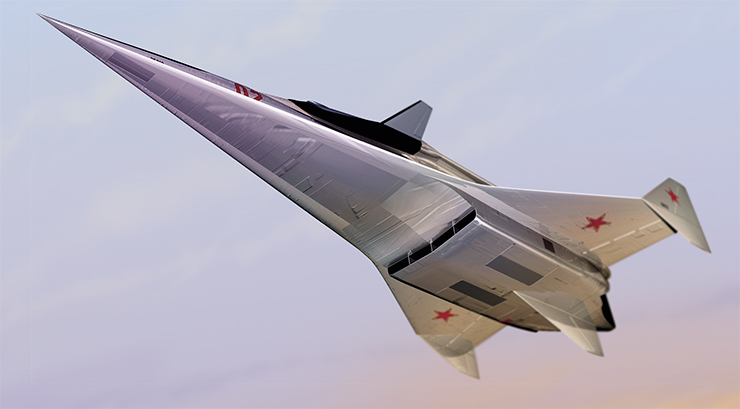

Проект орбитального аппарата «СПИРАЛЬ» открыл историю практического создания авиационно-космических систем в России. Работы проводились в 1965–1978 гг. под руководством Г. Е. Лозино-Лозинского в ОКБ им. А. И. Микояна

СПИРАЛЬ Эта многоразовая двухступенчатая авиационно-космическая система включает в себя гиперзвуковой самолет-разгонщик, оснащенный турбо-реактивным двигателем, и орбитальный самолет – с ракетным ускорителем.
Запуск орбитальной ступени должен происходить на высоте 24–30 км при скорости, в шесть раз превышающей скорость звука. После схода с околоземной орбиты и планирующего спуска в атмосфере орбитальный аппарат мог совершать посадку на обычный аэродром «по-самолетному», используя турбореактивный двигатель. Взлетная масса всей системы составляла 115 тонн, одноместный орбитальный самолет – 10 тонн

К настоящему времени уже определены перспективы создания в двадцать первом веке нового поколения самолетов, летающих с гиперзвуковыми скоростями, в 5–15 раз превосходящими звуковую, а также воздушно-космических самолетов, взлетающих с обычных аэродромов, выходящих с космической скоростью в околоземное пространство и возвращающихся обратно. Для их создания необходимо развитие новых технологий, совершенно отличных от тех, которые присущи вертикально взлетающим ракетно-космическим системам и современным самолетам.

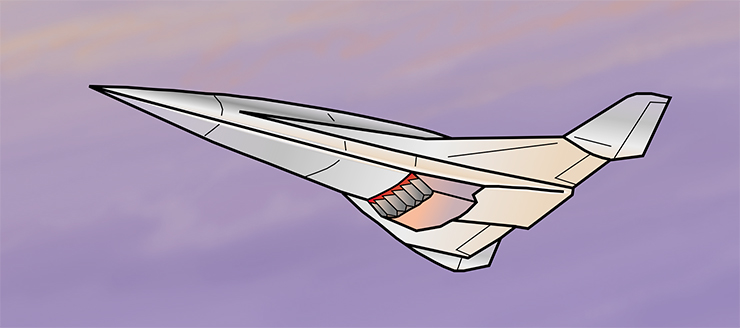

Экспериментальный воздушно-космический самолет Х-30  разрабатывался по программе NASP (National AeroSpace Plane – широкомасштабная национальная программа  США по созданию гиперзвуковых и воздушно-космических самолетов, 1984–1994 гг.).  Стартовая масса аппарата 90–135 т, длина 30–40 м

NASP X-30 должен был продемонстрировать достижения в области разработки ГПВРД и связанные с ними технологии непосредственно в реальном полете. В дальнейшем предполагалось использовать эти технологии для создания как военных, так и гражданских аппаратов, способных совершать длительные полеты в атмосфере на гиперзвуковых скоростях или выполнять роль носителей для доставки полезной нагрузки на околоземные орбиты. Самолет Х-30 планировали оснастить комбинированной силовой установкой, включающей ТРД, двухрежимный ПВРД (или ГПВРД) и ЖРД. Предполагалось, что при проведении летных испытаний Х-30 будет стартовать с авиабазы, разгоняться до скорости, соответствующей М = 10, совершать крейсерский полет на высотах 24–46 км, выполнять разворот и возвращаться обратно.
В рамках программы NASP рассматривалась возможность создания гиперзвукового пассажирского самолета Orient Express, рассчитанного на 200–300 пассажиров для полетов на межконтинентальных маршрутах дальностью 9000–13000 км.
Orient Express мог бы преодолевать расстояние Нью-Йорк – Париж за 2 часа, Вашингтон – Токио за 3 часа. Время полета сверхзвукового Concorde от Нью-Йорка до Парижа составляло около 3 часов

«Ключевым элементом» создания таких аппаратов является разработка воздушно-реактивной силовой установки, экономичной и работающей в беспрецедентно широком диапазоне скоростей – от дозвуковых до гиперзвуковых. Для такой силовой установки может быть эффективно использовано ракетное горючее – жидкий водород, для которого тепловая энергия, выделяемая при сжигании, является максимальной. Его запасы в природе практически неисчерпаемы, он может вырабатываться как из углеводородных ископаемых, так и из воды. Водород – экологически чистое топливо, при его сгорании образуется обыкновенная вода.

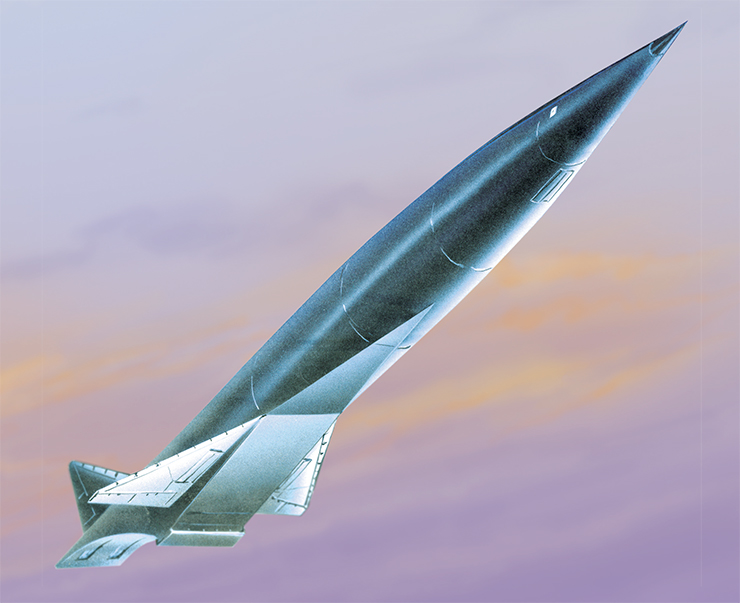

Ту-2000 – одноступенчатый многоразовый воздушно-космический самолет (ВКС).Техническое предложение по ВКС было подготовлено в ОКБ (ныне АНТК) им. А. Н. Туполева в середине 80-х гг.

ТУ-2000 Этот космолет должен был совершать взлет и посадку с обычных взлетно-посадочных полос, выполнять разгон до заданной скорости и высоты, включая выход на круговую орбиту, и выполнять автономный орбитальный полет на высоте 200 км продолжительностью до суток. Стартовый вес планировался около 260 тонн, полезная нагрузка – 8–10 тонн.
Экспериментальный ВКС мог обеспечить проведение летного эксперимента для исследования сложнейших процессов в ГПВРД и аэротермодинамических явлений, возникающих при числах М > 6–8, вплоть до выхода в космос.
Макет самолета Ту-2000 был показан на выставке «Мосаэрошоу-92». В том же 1992 г. проектные разработки были приостановлены.
В настоящее время исследовательские и экспериментальные работы по ВКС продолжаются в Авиационном научно-техническом комплексе им. А. Н. Туполева

Проведенные к настоящему времени научно-технические исследования дают представление о том, какими будут гиперзвуковые и воздушно-космические самолеты будущего. Прежде всего, аэродинамические формы гиперзвуковых самолетов будут существенно отличаться как от тех, которые используются для ракетно-космических аппаратов, так и от современных до- и сверхзвуковых реактивных самолетов. Конфигурации гиперзвуковых воздушно-реактивных аппаратов становятся интегрированными, крыло и фюзеляж объединяются в единый несущий корпус, к которому в свою очередь примыкают воздухозаборник и сопло двигателя. Такого рода конфигурации являются пока еще малоизученными, но уже теперь ясно, что они обеспечивают высокую аэродинамическую эффективность и улучшают летные свойства аппаратов при сверхвысоких скоростях.

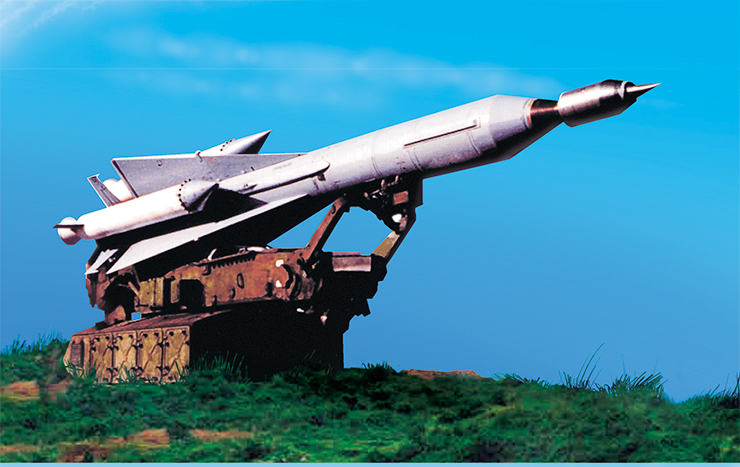

Гиперзвуковая летающая лаборатория для летных испытаний гиперзвукового прямоточного воздушно-реактивного двигателя (ГПВРД)

ХОЛОД Создана на базе зенитной ракеты СА-5, боевая часть которой была заменена двигательным модулем длиной 0,7 м, разработанным ЦИАМ им. П. И. Баранова и КБХМ. После запуска с передвижной пусковой установки ракета выходит на баллистическую траекторию полета, достигая чисел Маха М = 3,5–6,5 на высотах 15–35 км. ГЛЛ «Холод» оснащена двухрежимным ПВРД, созданным для испытаний в условиях полета.
27 декабря 1991 на ней впервые в мире было проведено летное испытание водородного ГПВРД при скорости полета равной 1653 м/с (в 5,6 раза превышающей скорость звука) и в течение последующих 7 лет было выполнено пять испытательных полетов

К сожалению, создание гиперзвуковых и воздушно-космических самолетов военного назначения и тем более гражданского – дело еще далекого будущего. Но гиперзвуковые крылатые ракеты и экспериментальные аппараты с ГПВРД полетят в ближайшие 10–15 лет.

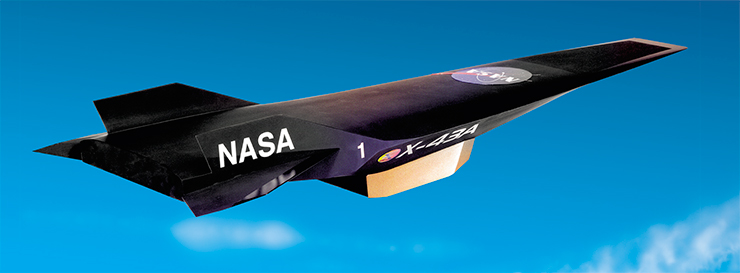

Х-43 – небольшой беспилотный экспериментальный летательный аппарат. Создан по программе «Hyper-X», начатой США в 1996 г. Оснащен гиперзвуковым прямоточным воздушно-реактивным двигателем, разработанным для испытаний в реальном полете

HYPER X-43A Х‑43 устанавливается на крылатой ракете Pegasus как головная часть ее корпуса, имеет длину корпуса 3,4 м и двигатель длиной 0,76 м.
Дозвуковой турбореактивный самолет В‑52В выводит ракету Pegasus на высоту около 5.7 км, после чего она отделяется и разгоняется с набором высоты около 29 км. Далее отделяется сам аппарат Х‑43, и его ГПВРД запускается на время не более 10 сек, разгоняя X-43 до скорости, соответствующей числам Маха М = 7 или М = 10. После горизонтального испытательного полета происходит торможение и снижение в заданную зону падения, где аппарат спасается с помощью парашюта.
Первые успешные летные испытания аппарата Х-43А были выполнены в конце марта 2004 г., когда аппарат разогнался до скорости, в семь раз превышающей скорость звука. Во время испытаний в ноябре 2004 г. скорость Х-43А превысила скорость звука в десять раз

Для этого необходимо проведение научно-технических исследований в этом направлении. Технологии высокого уровня, развиваемые в связи с созданием гиперзвуковых и воздушно-космических самолетов, могут найти широкое применение в народном хозяйстве, неавиационных промышленных отраслях.

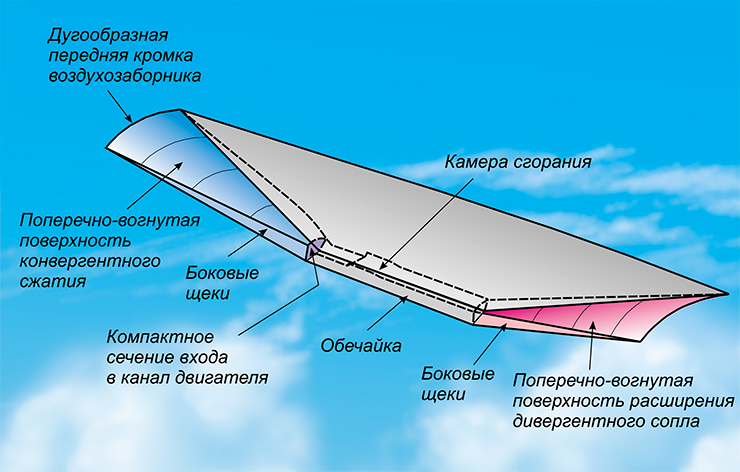

Впервые в мировой практике экспериментальных исследований ГПВРД на модельном двигателе Института теоретической и прикладной механики СО РАН была получена избыточная тяга, под действием которой модель двигалась вперед, навстречу потоку, набегающему на нее в аэродинамической трубе

МОДЕЛЬНЫЙ ДВИГАТЕЛЬ ИТПМ Испытания моделей ГПВРД с горением различных топлив в аэродинамических трубах ИТПМ были начаты в середине 70-х годов. В 1978 г. в импульсной аэродинамической трубе кратковременного действия (30–120 миллисекунд) при числе Маха набегающего потока М = 7,9 был испытан модельный ГПВРД с так называемым конвергентным воздухозаборником нового типа, в котором сжатие потока происходит по сходящимся в пространстве направлениям.
К настоящему времени в ИТПМ накоплен большой методический опыт испытаний и выполнен ряд исследований работающих моделей прямоточных двигателей различных конфигураций и их элементов


* Число Маха представляет собой отношение скорости полета летательного аппарата к скорости звука

** Скорость, которую надо сообщить телу при запуске с какой-либо планеты, чтобы оно стало ее искусственным спутником, называют первой космической. Для искусственного спутника Земли, движущегося у самой ее поверхности, v1 = 7,9 км/с

Авторы и редакция благодарят АНТК им. А. Н. Туполева, ЦИАМ и ЛИИ, НПО «Молния» за предоставленные иллюстративные материалы
