• Читателям
  • Авторам
  • Партнерам
  • Студентам
  • Библиотекам
  • Рекламодателям
  • Контакты
  • Язык: English version
989
Раздел: Физика
Палицы или ручки гроба?

Палицы или ручки гроба?

Высокая проникающая способность рентгеновского излучения дала исследователям уникальный инструмент для исследования объектов без их разрушения, поэтому такие исследования часто являются един¬ственным способом изучения внутреннего строения объектов в таких областях науки, как медицина, геология, археология и др. В том числе рентгеновская микроскопия позволила получать данные о структуре объекта с микронным и субмикронным разрешением за доли секунды. В Институте ядерной физики им. Г. И. Будкера СО РАН (Новосибирск) рентгеновской микроскопией с использованием синхротронного излучения начали заниматься еще в 1970-х гг., однако экспериментальная установка «Рентгеновская фазоконтрастная микроскопия и микротомография» на основе современных цифровых детекторов и рентгенооптических элементов, позволивших существенно поднять пространственное разрешение, заработала с 2005 г.

Используя комплекс методик, включающий в себя рентгеновскую и электронную сканирующую микроскопию, а также рентгеноструктурный анализ были исследованы одни из наиболее загадочных предметов, обнаруженных в курганах хунну – массивные медные стержни, закругленные на концах.

Первый исследователь ноин-улинских курганов П. К. Козлов не оставил в своих отчетах и дневниковых записях никаких предположений насчет этих металлических предметов. Позднее А. Н. Бернштам, а вслед за ним и С. И. Руденко посчитали их бронзовыми палицами «чи» – оружием для ближнего боя, описание которого имеется в письменных китайских источниках (Руденко, 1962). Недавно на основе результатов раскопок кургана хунну в пади Царам в Забайкалье было высказано предположение, что эти стержни представляют собой «поручни», которые с помощью «кожаных шнуров крепились к стенкам гроба, для чего в гроб были вбиты железные кольца с шипом» (Миняев, 2010, с. 18). К настоящему времени многие археологи согласились с этим мнением, хотя до сих пор некоторые исследователи продолжают считать эти артефакты предметами вооружения хунну: «такой булавой можно было нанести оглушающий удар противнику по голове» (Никоноров, Худяков, 2004, с. 64).

Раскопки ноин-улинских курганов, проводившиеся в последние годы, не прояснили, а только усложнили ситуацию. Так, в 2012 г. аналогичный медный стержень был найден на полу внутренней погребальной камеры под слоем шелкового текстиля. И хотя в этом кургане гроб сохранился полностью, никаких следов отверстий или железных колец на его стенках не было обнаружено (Полосьмак и др., 2013). Впрочем следы крепления поручней на стенках гроба не были обнаружены и в случае других известных находок гробов в могилах хунну, хотя подобные металлические стержни обнаруживаются практически во всех элитных погребениях хуннской знати.

Признание этих предметов в качестве поручней гроба никак не поясняет тот факт, что для их изготовления применялась очень сложная технология: под внешней бронзовой оболочкой в них прячется железная сердцевина, что отмечал еще С. И. Руденко. Кроме того, в двух погребениях были обнаружены лишь тонкие железные стержни без медной оболочки (Полосьмак, Богданов, 2009; Treasures.., 2011). Авторы последней находки высказали предположение, что «этот железный прут, возможно, имеет отношение к железным прутам, покрытым бронзой, найденным в других элитных хуннских погребениях, но назначение этих прутьев все еще обсуждается» (Miller et al., 2009, p. 309).

Исследование уникальных находок с использованием синхротронного излучения показало, что медь, покрывающая артефакт, была нанесена заливкой из расплава в отливочную форму, о чем свидетельствуют наплавы на внутренней стороне изделия. Пористая структура оболочки свидетельствует о фактически моментальном затвердевании меди в теле отливочного тигля. При этом внутренний стальной прут был зажат с торцов в отливочной форме между двух чугунных пластин.

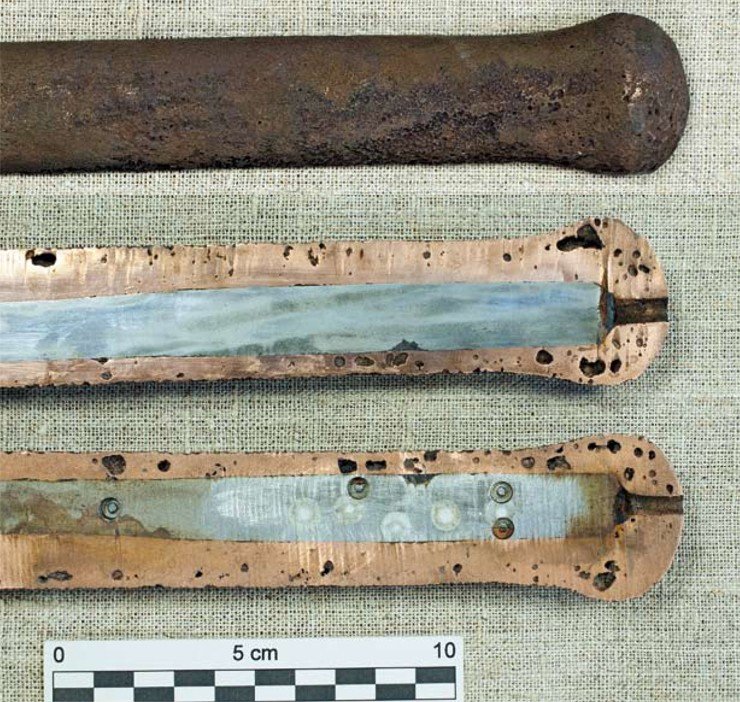

Металлический стержень из 22-го ноин-улинского кургана хунну имеет стальную сердцевину и медную оболочку. Как показало комплексное исследование, медь была нанесена заливкой из расплава в отливочную форму, при этом внутренний стальной прут был зажат с торцов между двух чугунных пластин, о чем свидельствуют отверстия на закругленных концах стержней

На основе рентгеноструктурного анализа во внутреннем стальном пруте было определено соотношение фаз цементита (карбида железа Fe3C) и феррита (α-Fe) и, соответственно, содержание углерода в стальном стержне, которое варьировало в диапазоне 0,1—0,4 %. Абсолютно разнонаправленная ориентация кристаллитов феррита и цементита свидетельствовала об отсу¬тствии механических напряжений в образце.

В составе стальной сердцевины были обнаружены небольшие (менее 0,1 %) примеси марганца, никеля и меди, а в составе оболочки – небольшие примеси серебра (0,5 %), свинца (0,3 %), сурьмы и олова (не более 0,1 %). Наличие этих примесей вполне характерно для железных и медных руд.

В медной оболочке были отмечены микровключения сульфида меди (Cu2S) округлой оплавленной формы с характерными размерами в 20–30 мкм. Сульфид меди распространен в природе в виде минерала халькоцита, который, очевидно, и был использован в качестве руды. Для получения меди из измельченной халькоцитной руды необходима продувка кислородом при температурах 1200–1300 °С, что подразумевает наличие сложного металлургического производства, включая специально оборудованную печь, оснащенную мехами (Hauptmann, 2000).

Микровключения, обнаруженные в образцах стали (вюстит, фаялит и аморфизованный кварц), представляют собой остатки шлака и характерны для производ¬ства кричного железа (Buchwald et al., 2000). Фаялит присутствует во включениях в виде рекристаллизовавшейся из расплава фазы с примесями оксидов щелочных и щелочно-земельных металлов, а поскольку температура его плавления лежит в пределах 1100–1200 °С, этот факт говорит о том, что железо было получено в тех же температурных условиях, что и медь.

Все включения имеют характерную ориентацию вдоль жезла, что, очевидно, обусловлено направлением проковки стального стержня. Обычно при изготовлении кованого железа науглероживается в основном внешняя сторона, поэтому содержание углерода в стали имеет характерную направленность и падает в центре изготавливаемого предмета. Однако в нашем случае этого не наблюдается, поэтому можно предположить, что стержень был перекован из другого стального предмета.

К сожалению, даже такая детальная информация об этих таинственных артефактах не позволила точно установить их назначение. Интересно, что ни в одном из погребений ханьского времени на территории Китая таких биметаллических предметов обнаружено не было, а упоминаний про «ручки гроба» нет и в китайских письменных источниках. Поэтому не исключено, что они были принадлежностью исключительно культуры хунну и изготавливались только для них. С другой стороны, назначение этих предметов могло быть вполне утилитарным: гробы опускались в глубокие шахты элитных могил с помощью лебедки и, возможно, эти изделия являлись частью конструкции из веревок и ремней, поддерживающих гроб в нужном положении. После установки гроба в погребальной камере стержни вместе с ремнями оставались рядом с ним. Во многих культурах все предметы, использованные в погребальном обряде, остаются в могиле – их возвращение в мир живых считается опасным.

Литература

Козлов П. К. Дневники Монголо-Тибетской экспедиции 1923—1924 // Научное наследие. Т. 30. СПб.: Наука, 2003. 1037 c.

Руденко С. И. Культура хуннов и ноин-улинские курганы. М.;Л.: Изд.-во АН СССР, 1962. 203 с.

Полосьмак Н. В., Богданов Е. С., Цэвээндорж Д. Двадцатый ноин-улинский курган. Новосибирск: Инфолио, 2011. 184 с.

Полосьмак Н. В., Богданов Е. С. Исследование ноин-улин¬ского кургана № 31 (Северная Монголия) // Проблемы археологии, этнографии, антропологии Сибири и сопредельных территорий. Материалы Годовой сессии Ин-та археологии и этнографии СО РАН. Новосибирск: Изд-во ИАЭТ СО РАН, 2009. Т. ХV. C. 372—376.

Понравилось? Поделись с друзьями!

Подпишись на еженедельную e-mail рассылку!

comments powered by HyperComments
#
polosmaknatalia@gmail.com
Д.и.н.
Член-корреспондент РАН
главный научный сотрудник

Институт археологии и этнографии СО РАН

#
k.e.kuper@inp.nsk.su
к.ф.-м.н.
старший научный сотрудник

Институт ядерной физики им. Г.И. Будкера СО РАН
