В ИЯФ СО РАН готовят «конфетку» СМОЛА

В ИЯФ СО РАН готовят «конфетку» СМОЛА

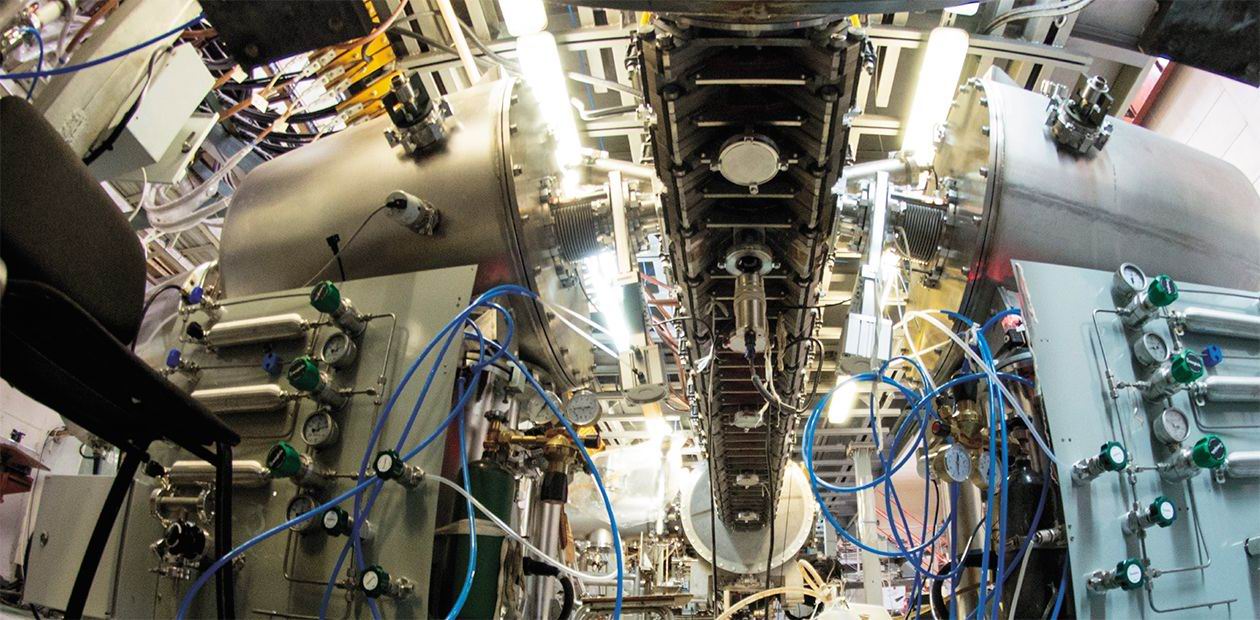

Ученые из Института ядерной физики им. Г. И. Будкера СО РАН, вместе со своими российскими и зарубежными коллегами работают над созданием первого в мире термоядерного реактора ИТЭР, который станет важнейшим шагом к термоядерной энергетике будущего. Основной элемент ИТЭР – токамак, замкнутая магнитная установка для удержания плазмы. Сегодня в ИЯФ разрабатывается новый формат альтернативного варианта магнитных ловушек – установок открытого типа. Новая винтовая ловушка СМОЛА по показателям удержания плазмы теоретически должна не уступать топовым токамакам. Эксперименты, которые должны подтвердить расчеты ученых, начнутся в конце 2017 г.

Ученые серьезно задумались об управляемом термоядерном синтезе после испытания первой водородной бомбы, и первой задачей было «приручить» высокотемпературную плазму. Другими словами, добиться определенных параметров температуры, плотности и времени ее удержания.

Слева - протуберанец на Солнце в линии ионизованного гелия (29 сентября 2008 г.). Фото: STEREO Project, NASA. Справа – строительная площадка Международного экспериментального термоядерного реактора. Фото ITER ORGANIZATION

Если на Солнце плазму удерживает гравитационное поле, то на Земле решили работать с магнитным: советские физики А.Д. Сахаров и И.Е. Тамм в 1950 г. выдвинули идею создания термоядерного реактора на основе принципа магнитного удержания и предложили концепцию замкнутой магнитной ловушки. Так появился токамак – тороидальная камера с магнитными катушками, или, по-простому, «бублик» с током. Работы по созданию токамаков возглавил Л.А. Арцимович, руководитель советской программы по управляемому термоядерному синтезу с 1951 г.

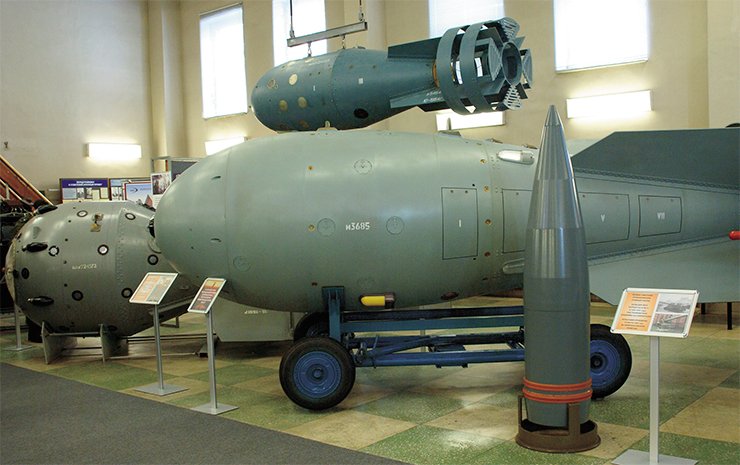

Экспонаты из историко-мемориального Музея ядерного оружия ВНИИЭФ (г. Саров): слева направо – первая отечественная атомная бомба (1949), первая в мире водородная (термоядерная) бомба (1953), артиллерийский снаряд с ядерным зарядом (1956); вверху – серийная атомная бомба (1953)

Конфигураций «закрытых» ловушек было разработано несколько, но именно на токамаке Т-3 в московском Курчатовском институте были получены первые, ошеломительные для того времени результаты – плазма с температурой свыше 10 млн градусов по Цельсию. Эти результаты были доложены в Новосибирске на Международной конференции по управляемому термоядерному синтезу в 1968 г., а токамаки с тех пор стали основой мировой термоядерной программы.

Впрочем, сказать, что «победили» именно токамаки, нельзя, пока не существует промышленных термоядерных станций. Сегодня активно исследуются и запускаются стеллаторы, предложенные еще в 1951 г. американцем Л. Спитцером, которые также относятся к замкнутым магнитным ловушкам, а также ловушки открытого типа.

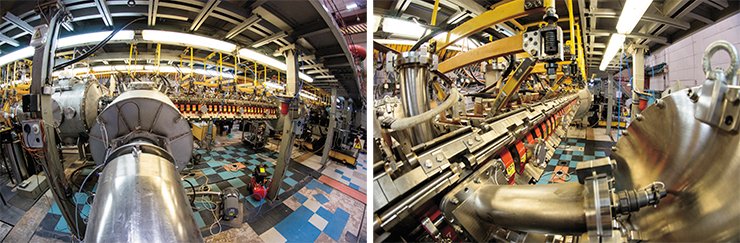

В ИЯФ СО РАН сейчас работают газодинамическая ловушка ГДЛ * и установки ГОЛ-3Т, ГОЛ-NB и ВЕТА, собранные на основе гофрированной ловушки ГОЛ-3. На этих установках проходят эксперименты по изучению физики плазмы, результаты которых используются в том числе и в международном проекте ИТЭР. На фото – установка ГОЛ-3 в ИЯФ СО РАН. Фотографии предоставлены к.ф.-м.н. А. Судниковым

Открытые магнитные ловушки для плазмы – это альтернативное решение. В этих простых по геометрии устройствах плазма удерживается в определенном «продольном» объеме, причем для предотвращения ее вытекания по силовым линиям магнитного поля используются разные способы, такие как магнитные «пробки» и специальные расширители. Концепция открытой магнитной ловушки была предложена в 1953 г. независимо двумя учеными – Г. И. Будкером (СССР) и Р. Постом (США). Через шесть лет справедливость этой идеи была подтверждена в эксперименте С. Н. Родионова, сотрудника только что созданного в новосибирском Академгородке Института ядерной физики СО АН СССР. С тех пор ИЯФ является лидером в проектировании, строительстве и экспериментах с ловушками открытого типа.

Конечно, современные установки новосибирских ученых – экспериментальные, т.е. небольшие, импульсные. Но теоретически этот тип открытых ловушек перспективен для использования в промышленном термоядерном реакторе, так как они имеют ряд потенциальных преимуществ по сравнению с замкнутыми: более простое инженерное решение, большая эффективность использования энергии магнитного поля, т.е. более высокая экономичность, к тому же многие из этих устройств могут работать в стационарном режиме.

Сегодня группа физиков из плазменных лабораторий ИЯФ работает над свежей идеей: использовать для подавления продольных потерь плазмы из открытой ловушки магнитное поле с винтовой симметрией, позволяющее управлять вращением плазмы. Для проверки этой концепции создается экспериментальная установка СМОЛА (Спиральная Магнитная Открытая Ловушка).

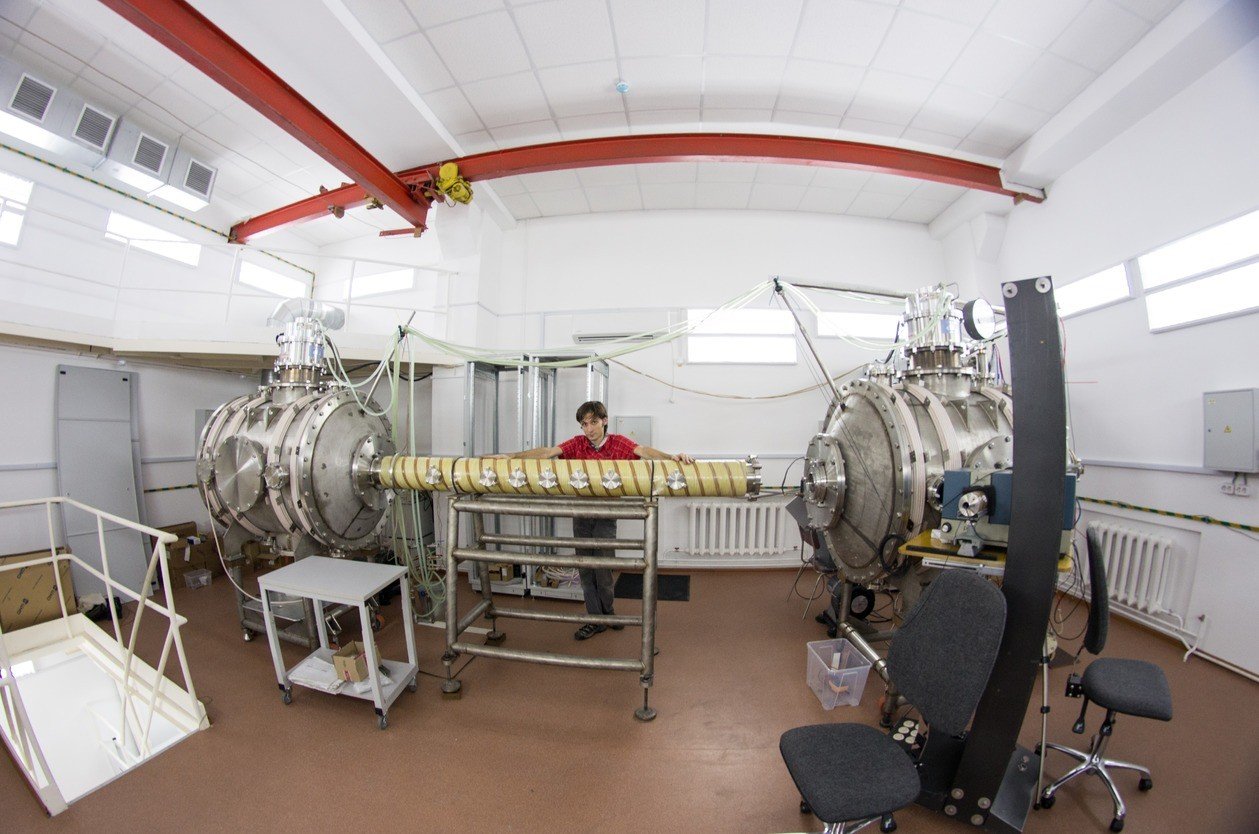

IMGP4718_acr (1).jpg

О том, что из себя представляет открытая винтовая ловушка, в чем ее отличие от «прародителей» и каких результатов ждут ученые от будущих экспериментов, рассказал научный сотрудник ИЯФ СО РАН, к.ф.-м.н. Антон Судников.

«Глобальная идея такая – сделать следующий шаг в изучении удержания плазмы, в улучшении конфигурации открытых ловушек. Может показаться, что это шаг в сторону – потому что весь мир сегодня работает с ловушками замкнутой конфигурации. Но это все то же направление – физика плазмы, и мы хотим экспериментально доказать преимущества открытых форм.

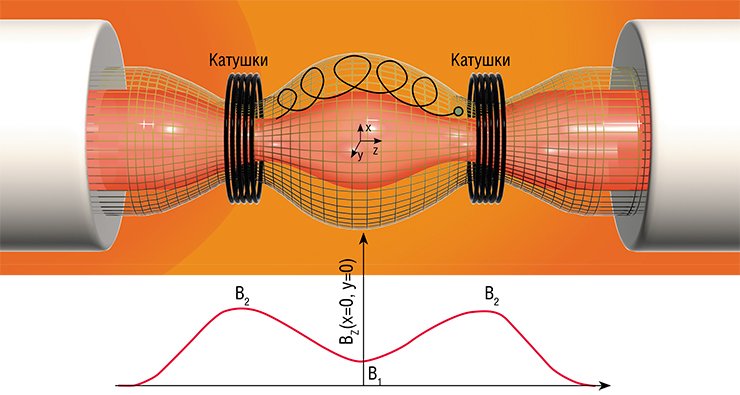

Конфигурация магнитного поля в пробкотроне Будкера-Поста, используемом для удержания плазмы: вверху – схема расположения катушек и конфигурация магнитного поля (показана часть траектории захваченной частицы); внизу – изменение напряженности магнитного поля вдоль оси пробкотрона

В открытых ловушках силовые линии магнитного поля не замкнуты, и плазма удерживается посередине. А на концах установок, вдоль силовых линий плазма может вытечь – наша задача уменьшить этот поток.

Для уменьшения потерь ставят магнитные пробки, т.е. резко усиливают силу магнитного поля на концах устройства. В газодинамической ловушке ГДЛ таким способом удается очень сильно сузить «горлышки» бутылки, из которой истекает плазма, но полностью избежать потерь нельзя.

В гофрированной ловушке ГОЛ с каждой стороны стоит не одна магнитная пробка, как в ГДЛ, а несколько в зависимости от конфигурации (например, в уже разобранном ГОЛ-3 было около 50 пробок, а в строящемся ГОЛ-NB – по 14 на каждом конце), благодаря чему плазма не просто течет через гладкую трубу, а как бы трется о гофрировку магнитного поля. Из-за силы трения скорость потока получается ниже сверхзвуковой, а значит, и потерь будет меньше. Так как расстояние между пробками жестко задано, сделать их бесконечно близкими нельзя, но можно увеличить длину этих многопробочных секций, что улучшает параметры удержания плазмы.

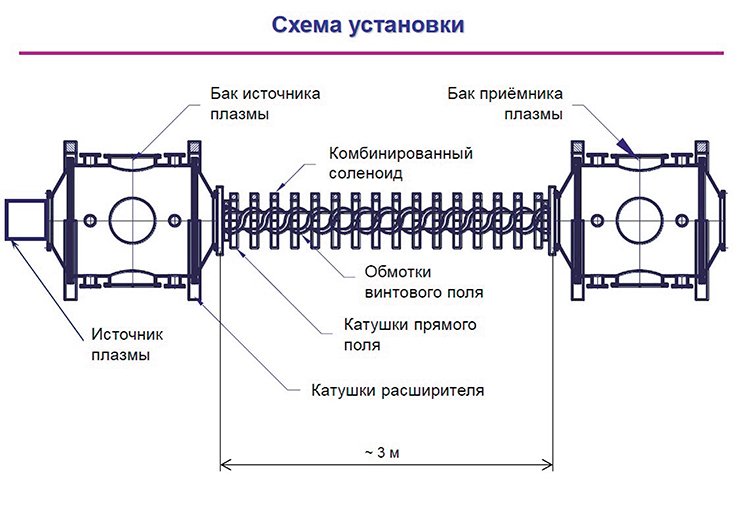

Схема установки СМОЛА. Винтовая ловушка – новая оригинальная концепция, реализующая давнюю идею «перистальтического» продольного удержания плазмы в

Чтобы уменьшить истечения плазмы, такие многопробочные секции следует в прямом смысле слова двигать к центру. При этом сама плазма будет «стоять», а вдоль нее «пролетать» магнитные пробки, создавая силу трения и увлекая вещество за собой. Идея двигать пробки возникла одновременно с самой идеей многопробочной ловушки. Но в то время задачу посчитали невыполнимой и нерентабельной, ведь чтобы создать такое бегущее поле, нужна невероятная мощность.

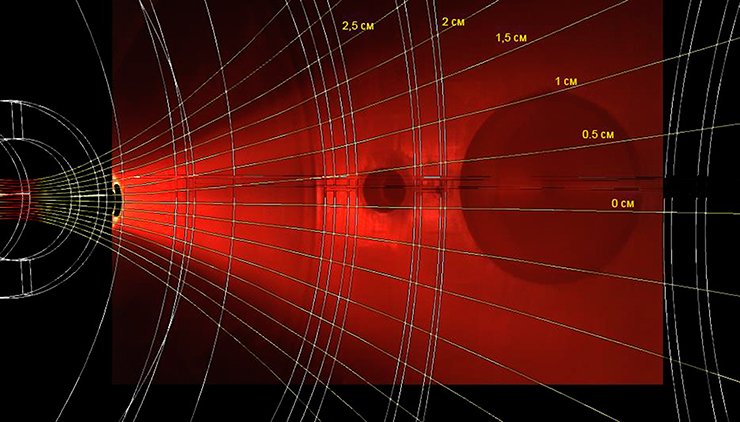

Плазменный поток в расширителе **

Идея обмануть вещество, создать такую конфигурацию стационарного магнитного поля, чтобы плазме «казалось», что оно движется к центру, возникла в конце 2012 г. Как известно, плазма в открытой ловушке всегда вращается, и есть задачи, когда ее нужно целенаправленно вращать. Вопрос только в том, можно ли это вращение использовать для чего-то еще.

Идея состояла в том, чтобы создать магнитное поле в виде винта. Представьте себе шнек мясорубки, который крутит измельченное мясо в нужном направлении. У нас аналогично с двух сторон от центрального отсека с плазмой создается винтовая нарезка поля, но при этом разная – с правым и левым винтом. С одной стороны, магнитное поле тащит плазму влево, с другой – вправо. Таким образом обе эти концевые секции закачивают плазму обратно. Конечно, полностью избавиться от потерь при этом нельзя – когда поток плазмы слабеет, частицы друг с другом даже не сталкиваются. Но если нам удалось сделать поток таким редким, значит, мы на порядок, а то и на два выиграли по параметрам удержания.

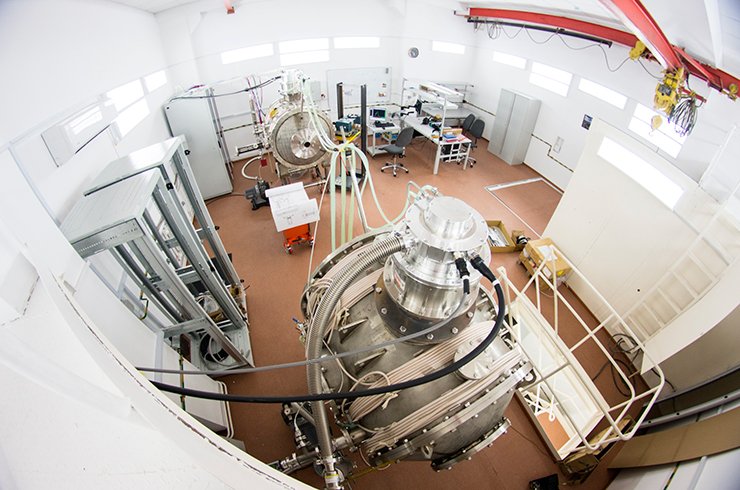

Установка СМОЛА на этапе сборки. На фото бак источника плазмы и бак приемника плазмы. Фото предоставлены к.ф.-м.н. А. Судниковым

Эта концепция позволяет создать установку, которая по своим характеристикам может быть сравнима с нынешними топовыми токамаками. Сложность только в том, что пока эта идея – теоретическая. Но уже осенью 2017 г. мы заканчиваем сборку установки СМОЛА и наступает новый этап – экспериментальный.

Для нашего уникального эксперимента нужно не так уж и много: одной винтовой магнитной пробки, узла, где создается плазма, и ее приемника, а также расширителя, вытягивающего вещество в магнитное поле. Пока мы работаем над созданием источника плазмы со строго определенными характеристиками, чтобы наши теоретические расчеты подтвердились экспериментом.

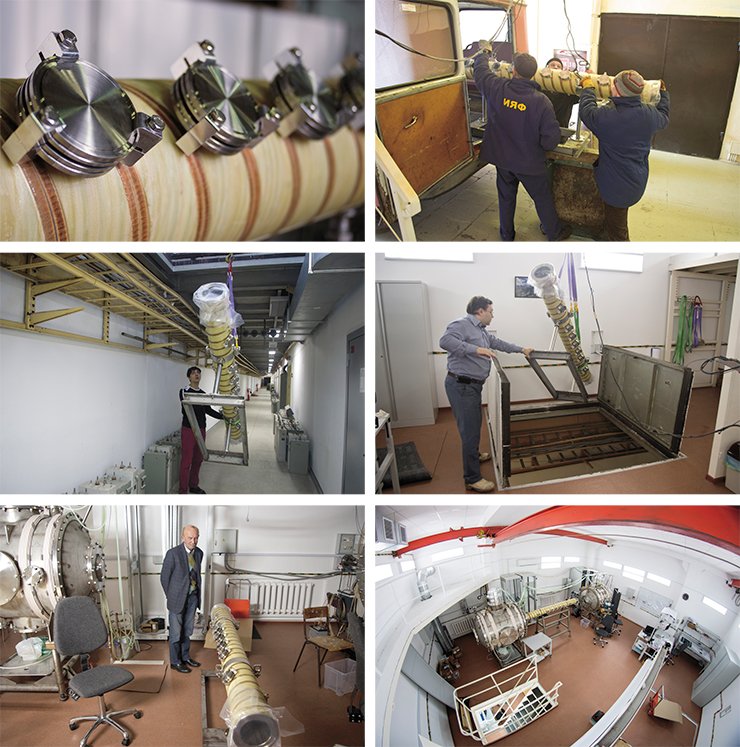

Финальный этап сборки установки СМОЛА – монтаж винтовой секции. Фотографии предоставлены к.ф.-м.н. А. Судниковым

Если удастся доказать, что несмотря на технические сложности, винтовая форма открытой магнитной ловушки дает существенный выигрыш, то в устройства следующего поколения, которых планируется создавать в ИЯФ, будут встраиваться наши винтовые секции. Уже сейчас мы видим тот путь, который хотим пройти, дорожную карту своей работы, как и практические применения нашей технологии.

Винтовые ловушки могут использоваться как нейтронные источники для исследования поведения материалов при контакте с плазмой, создания подкритичных (неспособных самостоятельно поддерживать ядерную реакцию) реакторов, но в первую очередь для строительства «обычных» АЭС. Некоторые конфигурации винтовых ловушек увеличивают скорость потока плазмы до 100 км/сек, что служит необходимым условием для двигателей космических кораблей, транспортирующих спутники с геосинхронной орбиты на, к примеру, орбиту Луны.

Через одно-два поколения открытых ловушек можно будет говорить о создании полноценных реакторов, причем работающих на бестритиевых топливах, например, с использованием реакции синтеза дейтерий-дейтерий. Токамаки же работают с реакцией дейтерий-тритий, из-за чего возникает серьезная проблема радиоактивного потока нейтронов. Поэтому так много внимания в проекте ИТЭР уделяется созданию сверхпрочных материалов и мощной биозащиты. Реакция синтеза двух атомов дейтерия порождает меньше нейтронов, с которыми теряется энергия, и сопровождается меньшей радиоактивностью.

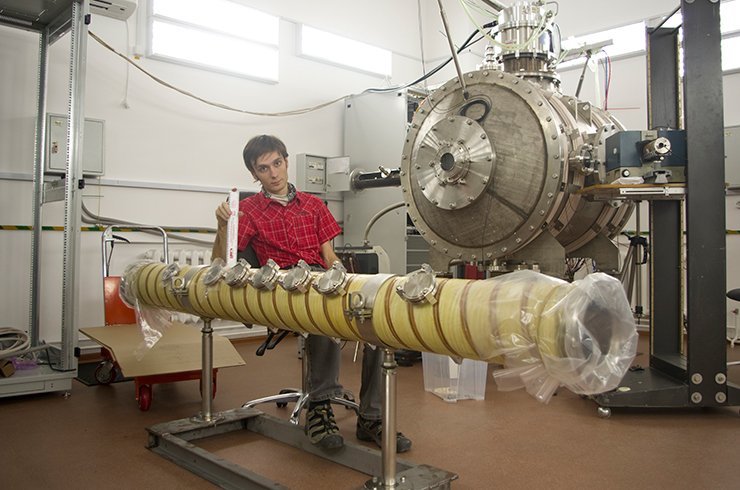

Научный сотрудник ИЯФ СО РАН, к.ф.-м.н. Антон Судников и экспериментальная установка СМОЛА

Преимущество термоядерной реакции синтеза дейтерий-тритий в том, что человечество уже получает с ее помощью плазму. Чтобы стала возможна другая, более энергетически выгодная реакция, требуются намного большие температуры, плотность и время удержания плазмы, но таких технологий еще не создано.

Впрочем, говорить о безнейтронных реакторах как о далеком будущем тоже не стоит. На открытой ловушке с улучшенным удержанием плазмы можно теоретически достичь параметров, необходимых для реакции дейтерий-дейтерий, тогда как экспериментально доказано, что на токамаках для этого есть серьезные ограничения.

Естественно, нашу модель еще нужно проверять, оптимизировать, требуется большая опытно-конструкторская работа. Но уже сейчас ясно, что это начало интересной научной истории, в конце которой нас ожидают результаты, которые могут оказаться очень важными для термоядерной энергетики будущего».

* газодинамическая ловушка ГДЛ

** плазменный поток в расширителе

Подготовила Татьяна Морозова, редактор Л. Овчинникова

Работа поддержана грантом РНФ 14-50-00080 «Развитие исследовательского и технологического потенциала ИЯФ СО РАН в области физики ускорителей, физики элементарных частиц и управляемого термоядерного синтеза для науки и общества»
