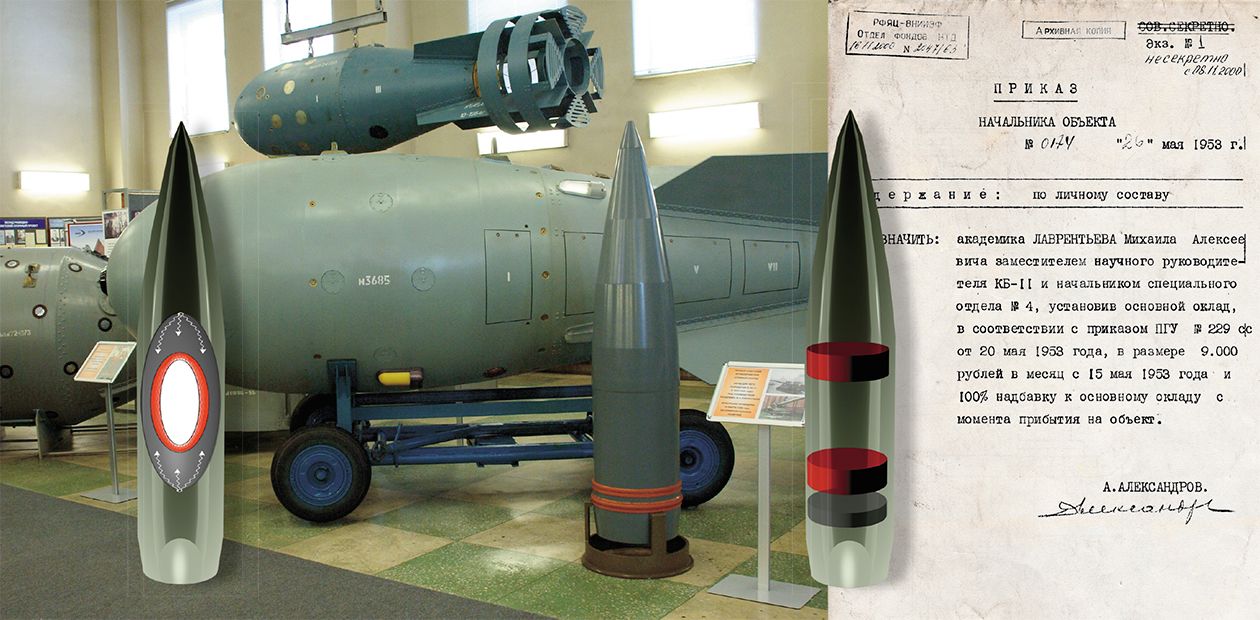

Царь-снаряд для атомной артиллерии

Царь-снаряд для атомной артиллерии

Советские проекты по созданию атомной и термоядерной бомб, упрочившие победу в Великой Отечественной войне и избавившие мир от угрозы новой глобальной катастрофы, в той или иной мере известны многим. Однако с историей создания атомного снаряда для тактической артиллерии и ее документальными, прежде засекреченными свидетельствами знакомы немногие.

Автор этого материала - академик РАН Д.В. Ширков - стал самым молодым лауреатом Ленинской премии 1958 г., присужденной за разработку нового вооружения, сыгравшего важную роль в противостоянии ядерных сверхдержав. А руководителем этого проекта был назначен один из будущих создателей Сибирского отделения Академии наук, академик М.А Лаврентьев, имевший к этому времени солидный арсенал достижений в математике и механике, организационно-технические успехи в области экспериментальной физики взрыва и богатый опыт научно-административной работы

Отечественные атомные проекты стали вынужденной ответной мерой по предотвращению новой угрозы миру, внезапно возникшей на исходе Второй мировой войны. Советские ученые и инженеры, как и их американские коллеги, трудились во имя победы над смертельной опасностью. Однако триумф первых создателей атомного оружия был омрачен его варварским и неоправданным применением против японских городов. Гордость за победу наших ученых и специалистов, сделавших несостоятельной новую мировую, уже ядерную войну, за прошедшие десятилетия только окрепла.

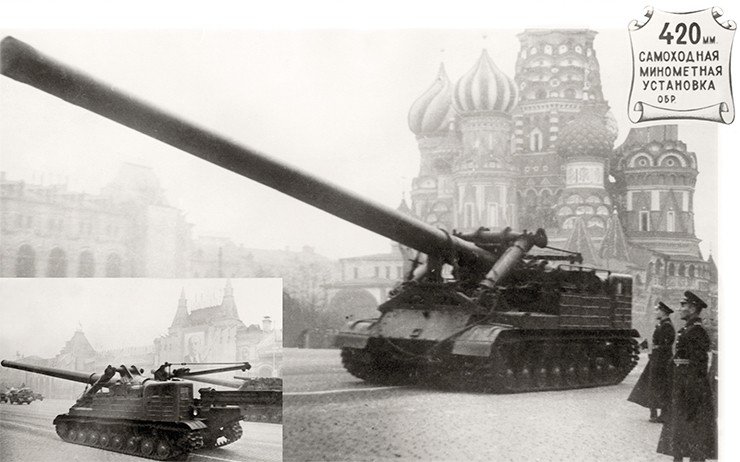

Артиллерийские самоходные орудия с ядерным боеприпасом на военном параде. Москва, 7 ноября 1957 года

В августе 1949 года было успешно проведено первое испытание советcкой атомной бомбы, с этого времени переставшей быть монополией США. В 1953 году после испытания в СССР первой в мире водородной авиационной бомбы возможность тотального ядерного диктата фактически была устранена. Оба проекта осуществлены силами лучших отечественных ученых и специалистов в секретном городке КБ-11 (он же Арзамас-16, ныне Саров).

Однако к началу 50-х годов американский ядерный арсенал сохранял подавляющее превосходство: США имели уже несколько сотен атомных бомб, а СССР пока считал их на единицы. Узким местом оставалась и технология разделения изотопов урана. Возможности нашего ответного удара в случае агрессии были весьма ограниченными.

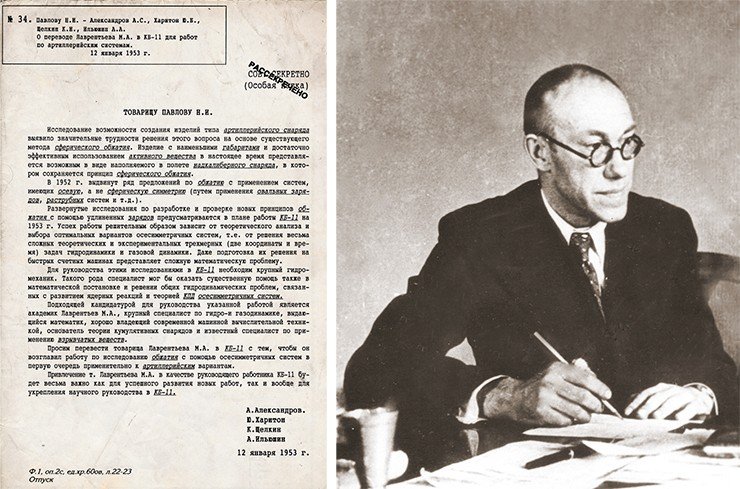

Академик М. А. Лаврентьев, крупнейший советский математик и механик, выдающийся организатор отечественной науки, возглавил проект по созданию атомного артиллерийского снаряда в СССР. Письмо от 12 января 1953 года генерал-майору Н. И. Павлову, одному из руководителей ведомства по разработке и производству ядерного оружия СССР (с 1957 года – Министерство среднего машиностроения – МСМ), о необходимости привлечения академика М. А. Лаврентьева к научному руководству проектом по созданию ядерного артиллерийского снаряда. Письмо подписано директором КБ-11 А. С. Александровым, научным руководителем Ю. Б. Харитоном и его первыми заместителями К. И. Щелкиным и А. А. Ильюшиным

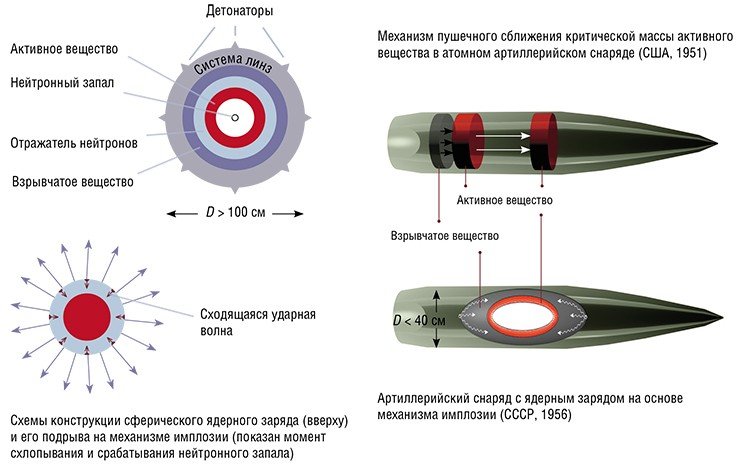

Физическая часть атомной бомбы конца 40-х гг. представляет собой сферу диаметром около 100 см со сферическим ядерным зарядом. Сам ядерный заряд из активного вещества 235U или 239Pu выполнен в виде тонкостенной металлической сферической оболочки и в исходном состоянии подкритичен. В центре пустой внутренней полости помещается нейтронный запал. Снаружи к активному веществу примыкает слой из отражателя нейтронов 238U, а затем слой твердого взрывчатого вещества. Далее располагается система линз, фокусирующих ударную волну от детонаторов, расположенных почти на поверхности внешнего слоя взрывчатого вещества.
Ядерную начинку для артиллерийского снаряда калибра около 40 см можно было делать по-разному. Ядерный заряд американского снаряда образца 1951 года приводился в действие механизмом пушечного сближения двух компонент критической массы активного вещества внутри летящего снаряда. Недостатком такого подхода является низкий КПД и значительная вероятность неполного взрыва снаряда. Американцы, уже имевшие солидный запас ядерного горючего, могли себе позволить такие боеприпасы. Можно сказать, что это был снаряд для богатых. Конструкция ядерного заряда, созданного командой М. А. Лаврентьева, напоминала среднеазиатскую дыню, которую предстояло разместить внутри цилиндрического артиллерийского снаряда. Фактически это было подобие сферического заряда, сильно вытянутого вдоль полярной оси. В этом случае последовательность расположения внутренних оболочек, равно как и физика взрыва, в общих чертах остаются теми же, что и для сферического ядерного заряда. Можно сказать, что это был снаряд для бедных, вызванный жестокой необходимостью
Взрыв бомбы запускается одновременным инициированием детонаторов. Система линз формирует практически правильную сферическую ударную волну, сходящуюся внутрь и сжимающую сферическую оболочку из активного вещества (такой подрыв ядерного заряда именуется имплозией). В момент ее схлопывания в сферу приводится в действие специальный запал, впрыскивающий в систему нейтроны, после чего начинается цепная ядерная реакция, приводящая к взрыву.
Инициирование ядерного взаимодействия точно в момент схлопывания значительно уменьшает вероятность так называемого неполного взрыва в результате преждевременного начала цепной реакции от случайного нейтрона, рожденного, например, частицей космического излучения. Сжатие ударной волной (сферическое обжатие) активного вещества приводит к существенному снижению его критической массы, что дает заметную экономию ядерного горючего

В 1951 году США провели успешные испытания ядерного артиллерийского снаряда. Спустя два года исследования в этой области начались и в КБ-11. Весной 1953 года руководителем теоретических и экспериментальных работ по созданию атомного заряда для артиллерийского снаряда был назначен академик Михаил Алексеевич Лаврентьев. Имея к этому времени солидный арсенал достижений в математике и механике, организационно-технические успехи в области экспериментальной физики взрыва и богатый опыт научно-административной работы, он оказался прекрасным руководителем сложносочиненной и сложноподчиненной команды ученых, инженеров и конструкторов. Он не только держал в голове все детали и особенности разнородных научных и технических вспомогательных проектов, но и с энтузиазмом подключался к решению проблем, возникавших в каждом из них.

Трудности перехода

К разрабатываемой в КБ-11 конструкции ядерного заряда предъявлялись исключительно жесткие требования не только по требуемым габаритам, но и по прочности всех его частей, которая с учетом больших перегрузок при выстреле снаряда должна была многократно превосходить ранее созданное ядерное оружие.

Руководство сложным научно-организационным проектом стало для М. А. Лаврентьева важной прелюдией главного и самого масштабного дела его жизни – создания Сибирского отделения Академии наук. На снимке слева направо: М. А. Лаврентьев, А. А. Дерибас и Л. В. Овсянников во время эксперимента в Институте гидродинамики СО АН СССР (Новосибирск)

МОИ УНИВЕРСИТЕТЫ
Завершалось мое обучение на физфаке МГУ. В конце 1948 года я решил писать дипломную работу у известного в университете профессора, члена-корреспондента Академии наук Н. Н. Боголюбова, получившего год назад Сталинскую премию за работы по теоретической физике, в том числе за монографию «Динамические уравнения статистической физики».
Д. В. Ширков в мае 1950 года по прибытии в КБ-11Передо мной была поставлена задача упрощения кинетического уравнения переноса, т. е. диффузии и замедления нейтронов. Это довольно звероподобное интегро-дифференциальное уравнение для функции распределения, имевшее три независимые переменные даже в случае сферической симметрии. В общем случае оно поддавалось лишь громоздкому численному расчету, а известные приближения (односкоростное, диффузионное, возрастное) были слишком грубы для имевшихся в виду практических применений. Весьма примечателен тот факт, что шеф лишь сформулировал мне задачу, даже не наметив пути ее решения.
Проблема была интересна технически и очень важна по существу – любое серьезное продвижение позволяло надеяться на значительную экономию в численных расчетах, что приводило к выигрышу во времени. А этот фактор сурово довлел над нашей деятельностью. Ведь первая советская атомная бомба была испытана лишь в августе следующего, 1949, года.
В течение нескольких месяцев удалось серьезно продвинуться в решении поставленной задачи. За основу нового приближения я взял упрощение ядра интегрального оператора, так называемой индикатрисы рассеяния (помню, что главная идея пришла мне в голову во время комсомольской конференции МГУ, когда, специально сев на галерке подальше от других делегатов, я погрузился в размышления под монотонный рокот отчетного доклада).
После снятия в середине 50-х годов грифа секретности с теоретической части моих исследований метод так называемого синтетического ядра в теории диффузии и замедления нейтронов был опубликован в журнале «Атомная энергия». Со временем стало ясно, что ничего равноценного американским коллегам придумать не удалось. Доступность мощных вычислительных средств потворствует философии «компьютер есть – ума не надо».

...К моменту появления М. А. Лаврентьева в КБ-11 мне было 25 лет, но я уже прошел четырехлетний путь с Н. Н. Боголюбовым от студента-дипломника до участника проекта по созданию водородной бомбы. Мне удалось придумать и довести до ума простой и точный метод учета замедления и диффузии нейтронов в средах, содержащих легкие ядра атомов водорода и дейтерия. Эту работу я защитил как кандидатскую диссертацию в присутствии самого И. В. Курчатова, а за участие в проекте получил свою первую награду – Орден Трудового Красного Знамени.
Думаю, благодаря этим результатам, рекомендации Н. Н. Боголюбова и с одобрения высокого руководства, мне доверили ответственность за расчет процесса развития цепной ядерной реакции от момента схождения волны имплозии к центру изделия и вероятности неполного взрыва. Так я оказался в команде М. А. Лаврентьева, в которой проработал следующие три года над созданием ядерной начинки для артиллерийского снаряда.

...Испытания ядерного заряда на Семипалатинском полигоне в марте 1956 года несколько дней откладывались из-за неподходящих метеоусловий (ветер дул в сторону города). В ожидании нужной погоды на берегу Иртыша мы с Л. В. Овсянниковым изобрели азартные шахматы (игра на деньги с бросанием костей перед каждым ходом, дабы как-то уравновесить его высокое искусство и мой авантюризм), а также беседовали об открытой науке. Лев Васильевич заинтересовался функциональными уравнениями ренормализационной группы в квантовой теории поля, которыми я в то время занимался, и в течение нескольких дней нашел их общее решение. Статью с его результатами академик Н. Н. Боголюбов представил в «Доклады Академии наук» спустя всего три недели после успешного испытания нашего ядерного заряда под Семипалатинском.

Нарушение сферической симметрии значительно усложняло расчеты несинхронного в этом случае подрыва детонаторов для синхронного схождения ударной волны к центру изделия (газодинамического обжатия ядерного заряда), а также процесса развития цепной ядерной реакции. В результате имплозии исходно пустотелая тонкостенная оболочка из активного вещества вместе с примыкающей к ней тяжелой отражающей нейтроны оболочкой из 238U превращается в надкритичное сплошное двухслойное и слегка вытянутое квазисферическое тело, в которое впрыскиваются нейтроны из запала. Эта исходная для ядерного взрыва кон­струкция имеет осевую, а не сферическую симметрию. Появляющаяся при этом дополнительная переменная значительно усложняет расчеты, проводившиеся в то время практически без применения ЭВМ. В результате теоретикам приходилось не только находить упрощенные физически адекватные модели (уравнения), но и преобразовывать их к виду, удобному для численных решений на арифмометрах. Требования к используемым в расчетах численным методам также были высокими: простота, экономичность, устойчивость и достаточная точность. Здесь существенной была роль математика В. С. Владимирова, будущего академика и Героя Социалистического Труда.

Ветераны Великой Отечественной войны, лауреаты Ленинской премии 1958 года за создание ядерного заряда для артиллерийского снаряда (слева направо): Л. В. Овсянников (расчет газодинамического обжатия изделия), В. М. Некруткин (отработка газодинамического обжатия изделия), А. И. Абрамов (конструктор изделия)

Физические исследования и конструирование нового изделия были поручены заслуженным физикам-экспериментаторам, опытным конструкторам и инженерам, участвовавшим в создании атомной и водородной бомб. В то же время основные теоретические исследования М. А. Лаврентьев доверил молодой команде, самому старшему участнику которой Л. В. Овсянникову, проводившему газодинамические расчеты, было 34 года. Прошлой весной в новосибирском Академгородке мы поздравляли советника РАН, академика Л. В. Овсянникова со славным 90-летием.

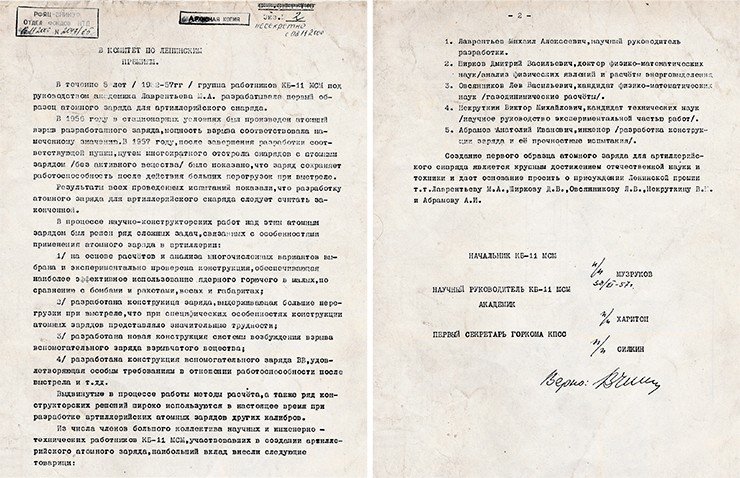

Письмо от 30 ноября 1957 года в Комитет по Ленинским премиям с представлением к высокой награде научных и инженерно-технических работников КБ-11, внесших наибольший вклад в создание ядерного заряда для артиллерийского снаряда

Проверено – снаряд есть!

Лев Владимирович Альтшулер, ветеран Великой Отечественной войны, лауреат Сталинских премий I и II степени за определение плотности и максимального давления в центре при подрыве первых атомной и водородной бомб, а также за испытания ударно-волнового сжатия элементов конструкций. Внес значительный вклад в создание артиллерийского атомного снарядаК концу 1955 года все расчетно-теоретические и газодинамические исследования конструкции ядерного заряда были завершены. Выполнен был и большой объем экспериментальных работ, в том числе и прочностные испытания конструкции. Поскольку экспериментальной базы для таких работ в КБ-11 не было, то для их проведения создавались новые устройства и приспособления. По заданию М. А. Лаврентьева этими разработками руководил экспериментатор Б. В. Войцеховский, будущий академик и автор более ста изобретений, поражавший своей изобретательностью самых опытных конструкторов КБ-11 и умевший сравнительно простыми средствами решать проблемы, казавшиеся многим специалистам неразрешимыми.

Главное испытание нового ядерного заряда состоялось на Семипалатинском полигоне в марте 1956 года. Ответственные разработчики, включая теоретиков, лично присутствовали на испытании созданного ими изделия. Такова традиция, обусловленная необходимостью получения быстрых и исчерпывающих консультаций из первых рук при возникновении нештатных ситуаций. Здесь этого не потребовалось. Произведенный подрыв ядерного заряда показал достижение верхнего предела его расчетной мощности. Это был полный и заслуженный успех.

Однако окончательное завершение проекта по созданию тактической ядерной артиллерии потребовало еще некоторого времени. Изготовление самоходных орудий, способных стрелять ядерными снарядами, несколько затянулось, и испытательные стрельбы болванками были произведены на Ржевском полигоне только в конце 1956 года. Это были динамореактивные установки (КБ В. Г. Грабина, создавшего легендарную «Катюшу») и традиционные орудия откатного типа (КБ И. И. Иванова).

После окончательной доводки громоздких самоходных систем они были явлены миру на военном параде в Москве по случаю 40-летия Октябрьской революции – по Красной площади проползли две огромные артиллерийские самоходки, созданные для стрельбы атомными снарядами. Присутствовавшие на параде иностранные военные атташе были поражены увиденным. Однако тем дело и закончилось. В серию артиллерийское ядерное вооружение не пошло. Началась эра ракет!

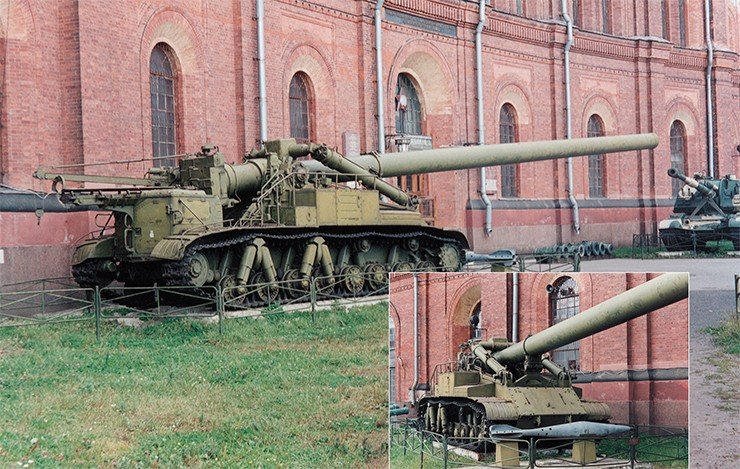

Артиллерийские самоходные установки для атомных снарядов, созданные в КБ И.И. Иванова, в Военно-историческом музее артиллерии, инженерных войск и войск связи МО РФ в Санкт-Петербурге

Фактически с задержкой в два года наш труд был увенчан высокими правительственными наградами. Ключевые участники проекта из команды М. А. Лаврентьева были удостоены Ленинской премии, возобновленной в 1957 году.

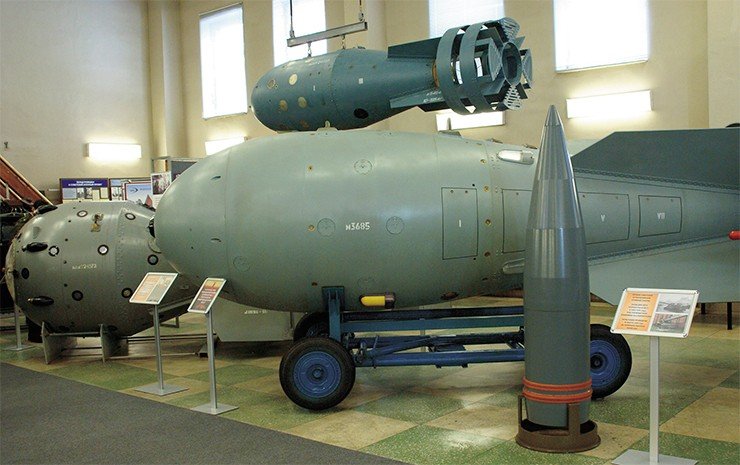

Музей ядерного оружия ВНИИЭФ в Сарове. Слева направо: первые отечественные атомная (1949) и серийная атомная (1953, сверху) бомбы, первая в мире водородная (термоядерная) бомба (1953),  артиллерийский снаряд с ядерным зарядом (1956)

В список лауреатов Ленинской премии 1958 года вошли Михаил Алексеевич Лаврентьев (руководитель), Анатолий Иванович Абрамов (конструктор изделия), Виктор Михайлович Некруткин (отработка газодинамического обжатия), Лев Васильевич Овсянников (расчет газодинамического обжатия), Дмитрий Васильевич Ширков (расчет ядерных реакций).

Этот список по праву должен был дополнить Лев Владимирович Альтшулер (методика и проведение измерений при модельных обжатиях), который был представлен к награде, но вычеркнут из списка лауреатов, поскольку в это время открыто выступил в защиту генетики.

Литература

Андрюшин И. А., Чернышов А. К., Юдин Ю. А. Укрощение ядра: страницы истории ядерного оружия и ядерной инфраструктуры СССР. Саров, 2003.

Жогин В. П. Ядерный снаряд // Атом. 2002. № 18.

Власова Е. Академик на Объекте // Наука в Сибири. 2000. № 44—45. 17 нояб.

Век Лаврентьева. Новосибирск: Изд-во СО РАН, 2000. 456 с.

Редакция благодарит Музей ядерного оружия ВНИИЭФ (Саров) и его директора В. И. Лукьянова за предоставленные материалы
